表面速度計：SLV
２成分・非レーザードップラー・非接触
革新的な固体表面測定：SLVセンサーのご紹介

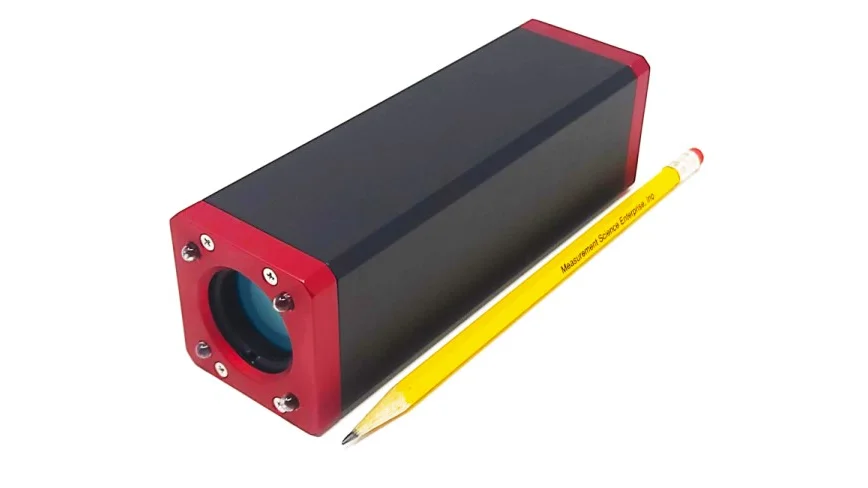

表面速度計：SLV（Surface Length Velocimeter）は、長さ・速度のモニタリング計測を行う、革新的なセンサーです。

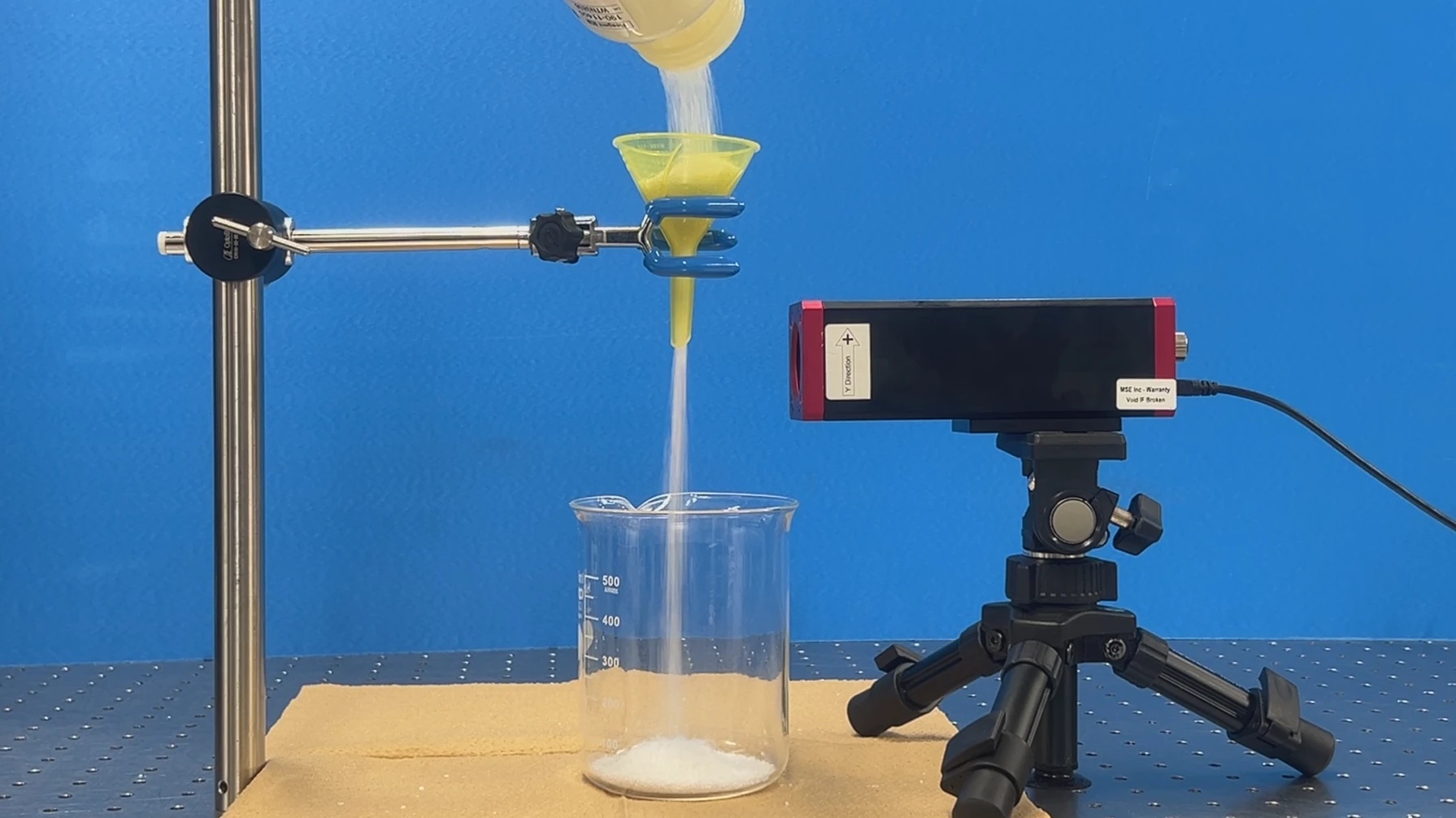

紙・繊維・ワイヤー・金属・木材や、押出成形された物体だけでなく、粒径の大きな研磨剤、消化剤などの粉体の速度も計測できます。 従来の様にレーザーを使わない為、レーザー被ばくの危険がありません。
光源、光学系、検出器、最新の処理電子機器などのコンポーネントを、すべてコンパクトな筐体に収めたので、コントロールBOXや、ディテクターなどの別筐体がありません。
多種多様な材料・原料・完成品の搬送状況をモニタリングすることで、精度向上・製造上のロスを低減することに寄与します。また、多くの研究分野でも活用されています。
特徴
- ファクトリーオートメーションに最適。
- 長さ・速度のモニタリング計測
- レーザーを使わないLED光源仕様
- コントロールユニット不要
- 高い計測精度
速度と長さの精度が99.5%以上。 - 無駄と不良品を減らして効率を向上
長さと速度を正確に計測することで、生産工程の製品の無駄を無くします。 - 品質管理を向上 信頼性の高い速
度と長さのデータから、製品の一貫性を確保できます。 - 既存設備への導入
小型・非接触でレーザーも使いません。既存のPLCやデータ収集システムに安全かつ簡単に追加導入できます。
仕様
測定仕様
| Measurement Specifications | |
|---|---|
| Standoff Distance | [A] 8 mm |
| [B] 50 mm | |
| [C] 65 mm | |
| Depth of Field Measurement | [A] ± 3 mm |
| [B] ± 4.5mm | |
| [C] ± 11 mm | |
| Speed | [A] ±3 m/s |
| [B] ±7 m/s | |
| [C] ±7 m/s | |
| Speed Meaurement Resolution | 0.2 mm/s |
| Speed Accuracy | > 99.5% |
| Length Measurement Resolution | > 0.05 mm |
| Length Measurement Accuracy | 99.5% |
システム仕様
| System Specifications | |
|---|---|
| Total Weight | 0.8 kg |
| Sensor Width | 50.8 mm x 50.8 mm |
| Sensor Length | 158.4 mm |
| Power Supply | USB or 12-24 V |
| Output | USB and choice of one other: Quadrature; 4-20 mA current loop; MODBUS RTU via RS485 or RS422 |
オプション機能
- Directionally sensitive sensor:
Velocity range of ± 7 m/s (± 3 m/s for 8mm standoff) - 2D speed and length:
measurement of U and V components & angle - Trigger Option
- Bluetooth
