燃焼・流体・粒径計測

 西華デジタルイメージでは、流体の速度・流れ場の可視化、液滴や粒子の粒径・粒度分布計測、燃焼現象の解析など、さまざまな計測ニーズに対応する機器・システムをご提供しています。
 PIV(粒子画像流速計)やLDV(レーザードップラー流速計)による流速計測、LIF(レーザー誘起蛍光法)による温度・濃度分布の計測、PDIやレーザー回折法による粒径計測など、目的に応じた計測手法をお選びいただけます。
 国内外300件以上のPIVシステム納入実績に加え、自社開発ソフトウェアや実験設備を活用し、計測システムの選定から構築・解析までサポートしています。

流体計測ラインナップ

流体計測とは、不可視現象である流れに対して粒子を流す事で可視化し、ハイスピードカメラなどで撮影し、画像を解析する事で流速や流れの方向を計算する手法です。近年ではシミュレーションが高度化していますが、差分を検証する為にも高度な流体計測は却って注目をあびています。

PIV(粒子画像流速計)システム

PIV(粒子画像流速計)システム

西華デジタルイメージのPIV(粒子画像流速計)は、解析ソフトウエアを独自に開発する事で、一連の解析フローを効率的に実行する事ができます。計測エリアは2Dのほか3Dにも対応、また実車や境界層などの大型風洞に対応したラージスケールPIVや、極微小領域でも高度な解析を実現した共焦点マイクロPIVなど、国内国外問わず300を超える納入実績で、様々なご要望に高度な技術でお応えいたします。 ...詳しく

マイクロPIV・LIFシステム

マイクロPIV・LIFシステム

マイクロPIV・マイクロLIFとは、微小流動(マイクロフルイディクス)の流速分布や混合、拡散状況を解析するためのシステムです。顕微鏡などの光学系や、専用のトレーサー粒子等マイクロPIV用のコンポーネントを組み合わせることでシステムを構築します。近年のマイクロTASやラボオンチップと呼ばれるマイクロバイオ・ケミカルチップの開発の場で広く使われています。 ...詳しく

流体計測 PIVコンポーネント

流体計測 PIVコンポーネント製品情報

各種PIVコンポーネントのご紹介 - KoncertoⅡ はカメラをはじめとした各種機器に対応-
 ...詳しく

ソフトウェア Koncerto-3DA 2次元PIVデータからの3次元流れ場の導出

ソフトウェア Koncerto-3DA 2次元PIVデータからの3次元流れ場の導出

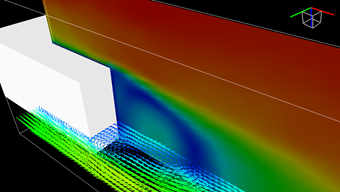

Koncerto-3DAは、複数断面の2D2C PIVデータを基に、連続の式を満たす3D3Cベクトル場を再構成するデータ駆動型ソフトウェアです。 ボリュームPIV/PTVに比べ、機材負担と解析コストを抑えながら、立体的な流れ構造の理解を加速します。  ...詳しく

レーザードップラー流速計:LDV

レーザードップラー流速計:LDV

レーザードップラー流速計(LDV)とは、2本のレーザーの交点に生じる干渉縞を、測定対象となる液体や気体が通過する際の周波数特性を元に流れ場の各ポイント毎の速度を非接触、高時間分解能計測が可能なシステムです。 ...詳しく

レーザー式カンチレバー流速計:LCA

レーザー式カンチレバー流速計:LCA

全くあたらしい方式の流速計として、レーザー式カンチレバー流速計(LCA)をラインナップに追加しました。LCAはレーザーを用いたプローブ型の流速計で、使用するたびにキャリブレーションを行う必要がなく、また温度変化による影響を受けないため、熱線流速計の弱点をカバーできます。 ...詳しく

リアルタイム3次元乱流強度風速計  コブラプローブ

リアルタイム3次元乱流強度風速計

3次元の風速・風向をリアルタイムで高精度に計測。±45°の広角測定と最大5,000Hzの高速サンプリングにより、複雑な気流や瞬間的な風の変化を的確に捉えます。乱流解析や周波数解析など、幅広い流体計測・解析ニーズに対応します。 ...詳しく

可視化ラインナップ

デジタルシュリーレン(BOS法)

DSS・BOS

デジタルシュリーレン(BOS法)とは空間中に生じる密度勾配を光学的に可視化する手法の1種で、いわゆるBOS法(Background Oriented Schlieren)の1つです。 従来のシュリーレン法に比べて光学要素も非常に少なく、簡単にシュリーレン画像を取得する事が出来ます。通常の異物検査システムとは違い、可視化出来ない物体、現象などを可視化し、画像化する事が可能です。 ...詳しく

【品質管理向け】デジタルシュリーレンシステム(DSS)

【品質管理向け】デジタルシュリーレンシステム(DSS)BOS

熱、圧力、ガス等の 透明で可視化しづらい現象を可視化することが出来ます。 製造プロセスの中でも「乾燥工程」「ガス注入工程」「材料攪拌工程」の可視化などに使用されています。 ...詳しく

粒径計測ラインナップ

粒子分析計:PDI 流速・粒径計測 位相ドップラー式

粒子分析計:PDI 流速・粒径計測 位相ドップラー式

非接触で液滴や固体粒子の流速や粒子径の計測が可能なPDI(位相ドップラー粒子分析計)をご用意、各種インジェクターやインクジェットノズルによる挙動解析のほか、冷却装置内の流れや回流水槽や造波装置の流れなどの可視化と流体解析を実現します。 ...詳しく

粒子画像解析法:シャドウグラフシステム

粒子画像解析法:シャドウグラフシステム

西華デジタルイメージの多彩な画像解析ソリューションを組み合わせる事で、オイルなどの液体内の気泡の流動、粒径、流速分布の情報取得が可能なシャドウグラフ法もご提供いたします。 ...詳しく

粒度分布計:FLD レーザー回折式

粒度分布計:FLD レーザー回折式

レーザー回折式粒度分布計とは、レーザー光が計測対象となる粒子を通過する際に起こる錯乱光の強度を演算することで粒径、粒度分布を測定する装置です。 ...詳しく

粒子画像解析・計測ソフトウエア:Dia.Image

粒子画像解析・計測ソフトウエア:Dia.Image

Dia.Imageは西華デジタルイメージ社製の画像解析・計測ソフトウエアです。 2値化をはじめ、画像解析に幅広く応用でき、粒径計測をはじめ統計データ算出、粒子間距離算出、マクロによる自動処理機能を実装した画期的な画像解析・計測ソフトウエアです。 ...詳しく

燃焼計測 ラインナップ

レーザー誘起蛍光法:LIFシステム

レーザー誘起蛍光法:LIFシステム

 西華デジタルイメージでは、LIF(レーザー誘起蛍光法)による燃焼計測システムを提供しています。各種エンジンの燃焼室におけるラジカル、燃焼温度、ガス種濃度、pH、混合状態などを非接触で計測でき、ポイント・ライン・エリアなど幅広い測定範囲に対応します。 自社開発の統合型イメージング計測ソフト「Koncerto-LIF」は、ICCDカメラやEM CCDカメラなどの超高感度カメラに加え、共焦点スキャナやタイミングコントローラーにも対応。各種機器の同期制御からリアルタイム画像表示、データ解析まで、一連の計測作業を効率的に行えます。 ...詳しく

燃焼中の水素原子濃度計測:H-TALIF

燃焼中の水素原子濃度計測:H-TALIF

H-TALIFは水素原子を2光子励起で計測する方法として知られていましたが、本2次元水素原子濃度計測システムは従来よりも4倍程度の効率で変換が可能な光学系を使用したものであり、東京大学 大学院工学系研究科 機械工学専攻 鈴木雄二教授の下で開発されたものです。 ...詳しく

排ガス・すす濃度 レーザー誘起加熱法:LII

排ガス・すす濃度 レーザー誘起加熱法:LII

LII(レーザー誘起加熱法)によるすす計測システムでは、すすの質量や堆積濃度、表面積、粒子数、プライマリ粒子径平均値を非接触かつ高速に解析できます。LIIではカーボンを主体とした計測手法となるため、他の分子種の影響を受けにくいことが特長です。このほかにも気中のPM粒子濃度をハイスピードで測定可能な排ガス計測システムも取り扱っています。 ...詳しく

感圧塗料・フィルム

表面圧力計測 感圧塗料:PSP

PSP

感圧塗料(PSP)とは、ある波長の光源によって励起されることで発光した塗料を高感度CCDカメラで撮影します。その際の発光反応には圧力との相関関係があり、その発光状態を解析する事で表面の圧力分布を解析する事ができます。自動車や航空機の表面圧力を解析する事が可能です。

また、感圧フィルム ( Surface Stress Sensitive FilmsS3F ) は、蛍光色素を埋め込んだ弾性高分子フィルムに対して、光を照射することで、蛍光色素およびマーカーが励起されることでせん断力および垂直力による層の変形を解析します。非常に感度が高く、昆虫の歩行による圧力から航空機の着陸時に至るまで、非常に広いレンジでの計測を実現しています。 ...詳しく

その他の 燃焼・流体・粒径計測機器 ラインナップ
