電顕カメラ 粒子画像解析ソフト

電子顕微鏡用デジタルカメラ、解析ソフトウェアとは

TEM(透過型電子顕微鏡)に取り付け、観察しながらサンプルの静止画、動画が撮影可能なデジタルカメラです。撮影した画像がすぐに確認でき、高フレームレートの動画も撮影可能です。ゲイン調整、コントラスト調整など豊富なサポート機能により、高品質な像が容易に撮影できます。

一般的にサイドマウント(蛍光盤の直上に取り付ける)タイプは広視野観察に向き、ボトムマウント(蛍光盤の下に取り付ける)タイプは高倍率での高分解能観察に向きます。

EMSIS GmbHは、元OSIS(オリンパスソフトイメージングソリューション)スタッフによって設立されたドイツに本拠を置く会社であり、優れた製品品質、サポートとサービスへの献身というオリンパスの伝統に基づく電子顕微鏡関連のソフトおよびハードウェアソリューションを実現しています。

特徴

電子顕微鏡用デジタルカメラ、解析ソフトウェア 特徴
  • 高感度、高分解能、広視野、高速度
  • 全機種とも動画撮影、ディフラクション撮影、リアルタイムFFTに対応
  • ライフサイエンス マテリアルサイエンス あらゆるTEM観察に
  • 観察からデータ管理、計測、解析までトータルサポート

用途

電子顕微鏡用デジタルカメラ、解析ソフトウェア 用途

電子顕微鏡用デジタルカメラ、解析ソフトウェア 用途
  • ライフサイエンス
  • マテリアルサイエンス
  • 回折像(ディフラクション)撮影
  • 各種画像処理
  • 各種計測、画像分析
  • 自動粒子解析、回折像解析、トモグラフィー構築など

サンプル画像

12Mサイドカメラ Phuronaによる試料ドリフト補正

電子顕微鏡画像の取得の際には、資料ステージへの取り付けの問題がある場合、熱の影響など様々な要因を受け、試料ドリフトを起こし、鮮明な画像が得られない場合があります。信頼性の高いスナップショットドリフト補正によって補正が可能、平均化処理と組み合わせることで、ノイズをさらに減らすことができます。



左: CB 25,000×ドリフト補正有り 右:CB 25,000×ドリフト補正無し

Xarosaによる回折像

Xarosaは最新のCMOSセンサーを採用しており、高速度、高感度、高ダイナミックレンジを実現します。 CMOSイメージセンサーは作動原理上ブルーミングを示さないため、回折画像(ディフラクション像)の取得に適しています。

システム一覧

TEM用サイドカメラ、ボトムカメラ、粒子解析機能を備えた統合型ソフトウエアをラインナップ、お客様のニーズに合わせた解像度とフレームレートに応じて各種カメラをご用意しております。



TEM用サイドカメラ

横スクロールでご覧いただけます。

  NEW! PHURONA
(12Mサイドカメラ)
MoradaG3※取扱終了
(16Mピクセル サイドカメラ)

VeletaG3
(4Mピクセル サイドカメラ)

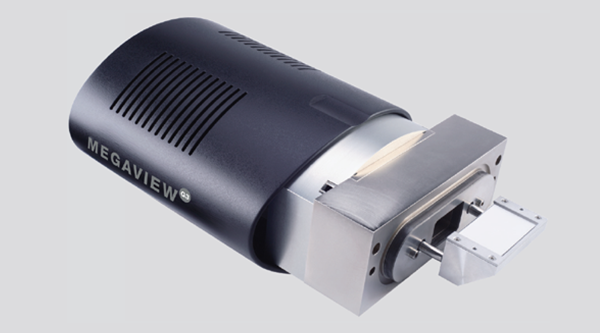

M-ViewG3
(2.8Mピクセル サイドカメラ)
センサー 3,008 x 4,112 pix CMOS 4,872 x 3,248pix CCD 2,048 x 2,048 pix CCD 1,936 × 1,456 pix CCD
有効ピクセルサイズ 7.4μm x 7.4μm 7.4μm x 7.4μm 13 µm x 13 µm
ビニング 2x, 4x 1x, 2x, 4x 2x, 4x 2x, 3x, 4x, 5x
フレームレート 最大解像度時 20 fps
2×ビニング時  50 fps
最大解像度時      3 fps
4×ビニング時     12 fps
最大解像度時      28 fps
4×ビニング時   70 fps
最大解像度時        55 fps
5×ビニング時   160 fps
アンチブルーミング CMOSにつき発生せず

TEM用ボトムカメラ

横スクロールでご覧いただけます。



NEW! Xarosa
(20Mピクセル ボトムカメラ)

Quemesa
(11Mピクセル ボトムカメラ)

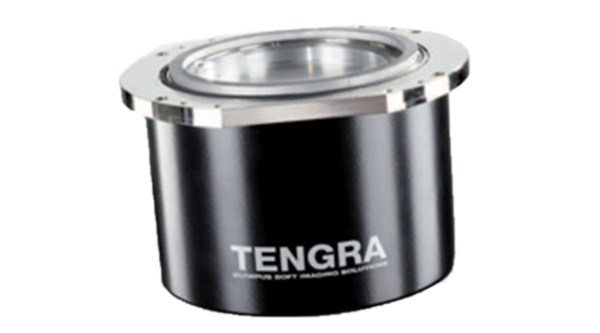

Tengra
(5.3Mピクセル ボトムカメラ)

センサー 5,120 x 3,840 pix CMOS 4,008 x 2,664 pix CCD 2,304 x 2,304 pix CCD
有効ピクセルサイズ 13μm x 13μm 18μm x 18μm 18μm x 18μm
ビニング 2x, 3x, 4x 2x, 3x, 4x
フレームレート 30 fps 最大解像度時      2 fps
4×ビニング時     12 fps
最大解像度時      2 fps
4×ビニング時     12 fps
アンチブルーミング

よくある質問

  • ■サイドマウントとボトムマウントカメラの違いは?
  • ■画像の出力形式は?
  • ■オフラインで使用可能?
など、よくある質問をまとめています。下記のボタンよりご覧ください。
