【計測事例】
SLV(Surface Length & Velocity)を用いて
スピニングディスクの回転速度を計測しました。
回転数を設定できるスピニングディスクを用いて、設定した回転速度とSLVの計測値を比較して 精度検証を行いました。SLVはX・Y方向それぞれの速度を計測できるため、速度だけでなく、 スピニングディスクの回転方向も同時に確認することが可能です。
【使用機材】
●スピニングディスク
●SLV
【実験条件】
・回転盤の直径：30 cm
・回転数： 300 rpm
・計測距離 50 mm
・Sample rate：50Hz

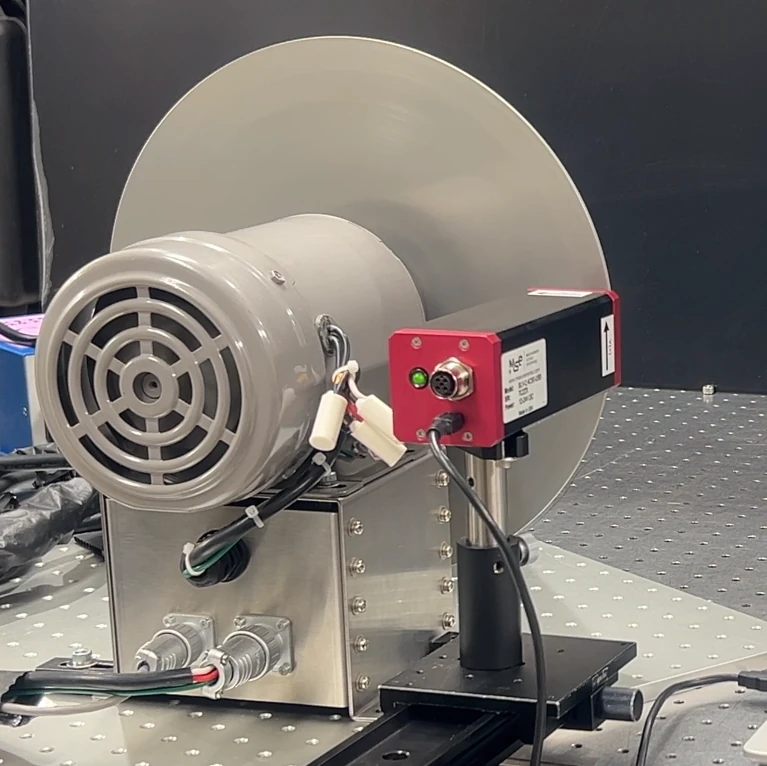

【計測の様子】
【取得データ】
SLVで回転盤の速度を計測しました。回転盤の直径：30 cm、回転数： 300 rpm、理論速度：約4.71m/s となりモニタに表示されるSLVの計測値は4.7～4.8m/sであるため、概ね一致しています。
また回転盤の右端を測定、回転盤は反時計回りのためX・Y方向の成分はY方向：約4.7m/s、X方向；約0m/sとなります。
