感圧センサー / 薄膜
薄膜感圧センサーシステムとは
Uneo（ユーネオ）社の薄膜感圧センサーシステムは、簡単かつスピィーディーに様々な物の静態や動態の圧力分布状態を測ることができます。

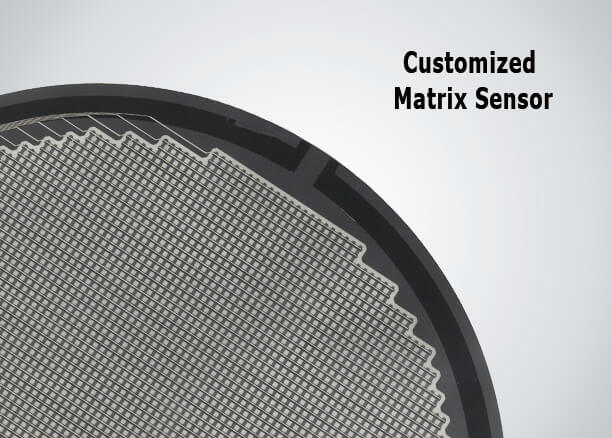

独自のシルクスクリーン印刷技術を使い、様々なカスタマイズの要求（型、サイズ、センサーの密度、感圧の範囲）に合わせて製作できます。
特徴
- カスタム可能
様々なカスタマイズの要求（型、サイズ、センサーの密度、感圧の範囲）に合わせられます
- シンプル・使いやすい

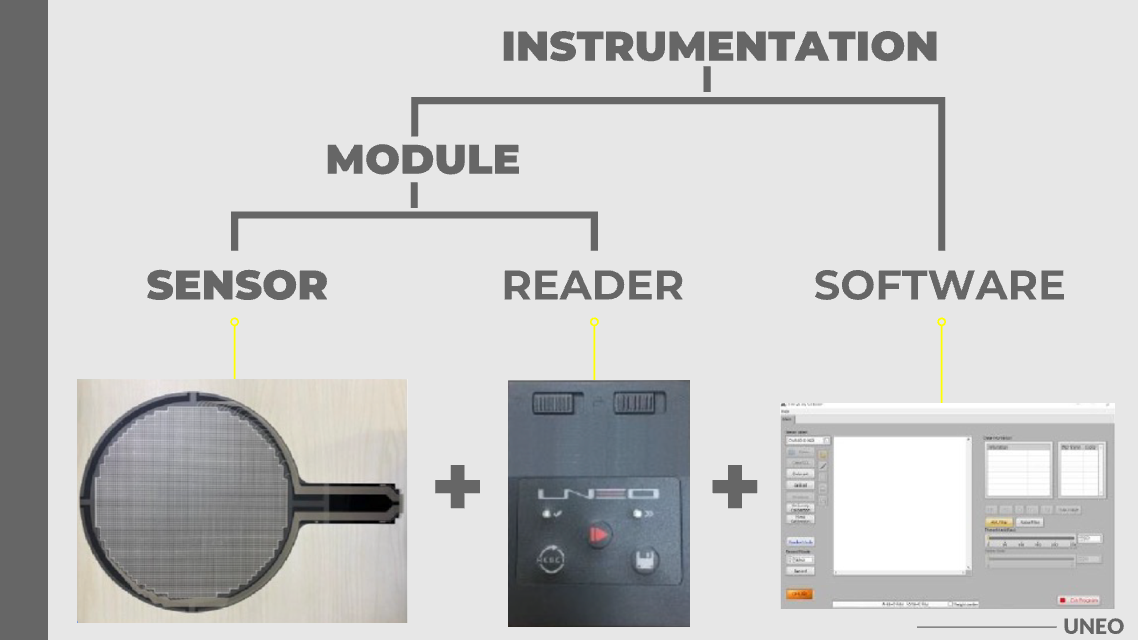

非常にシンプルな機器構成と、ユーザーフレンドリーなソフトウェア

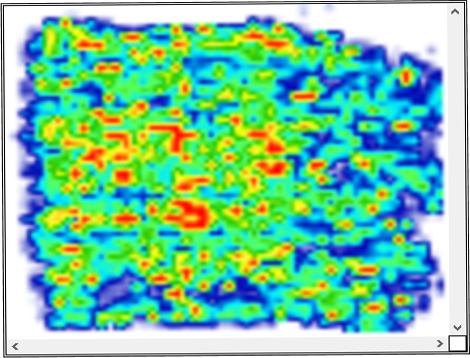

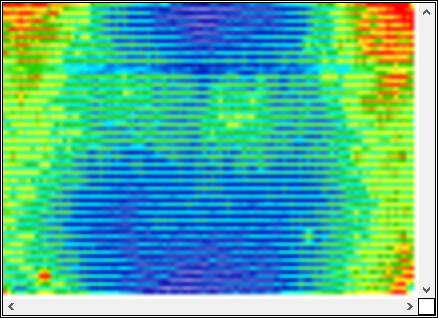

圧力分布測定 産業用途例
高温PCBAボンディングの平担度解析

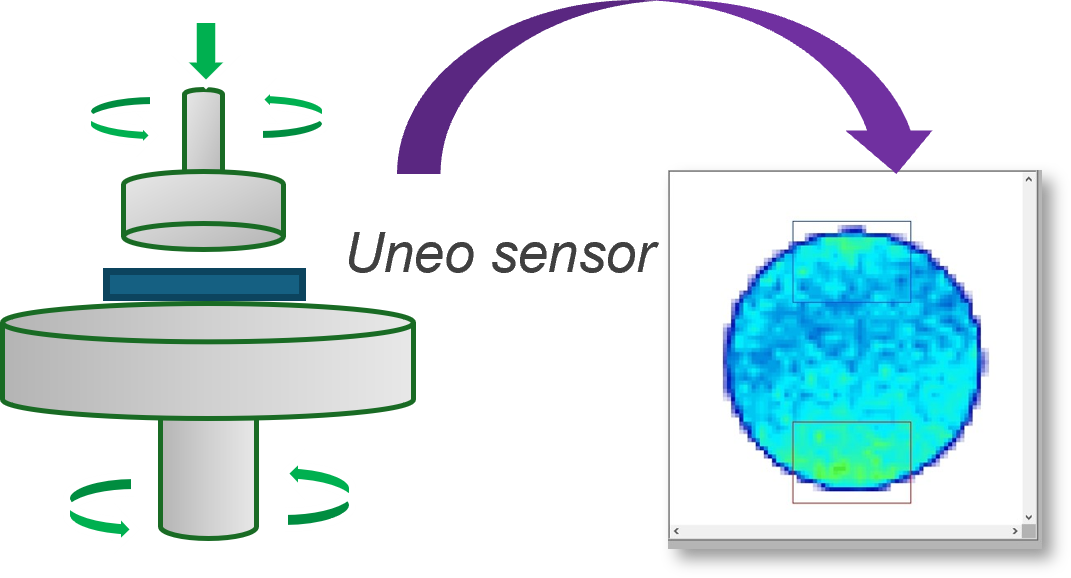

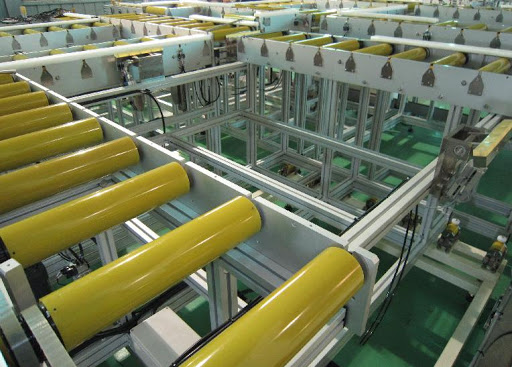

ブラシ、ローラーの平坦度解析

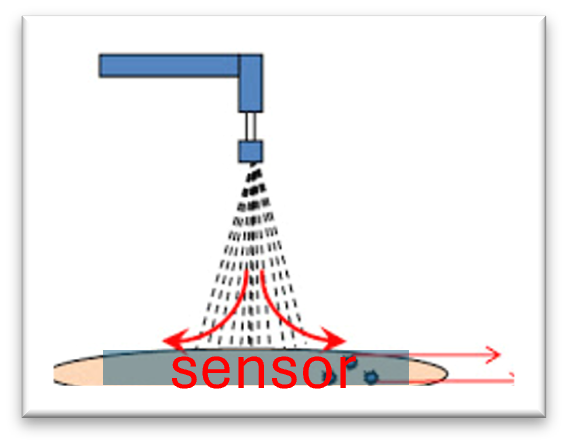

気圧分布・水圧分布解析

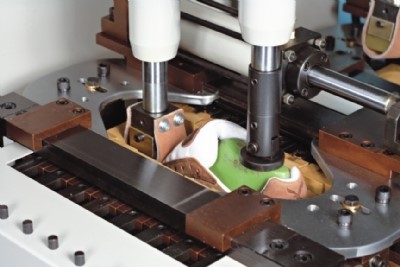

製靴業用機械圧力測定設備

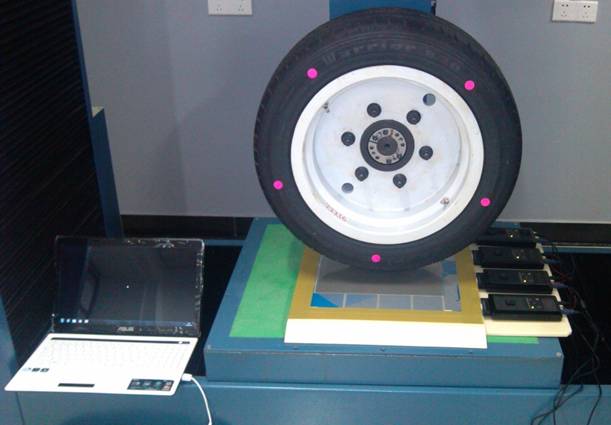

タイヤトレッドパターンの圧力分布解析
パネル、ウェハー接合の平坦度解析
技術情報

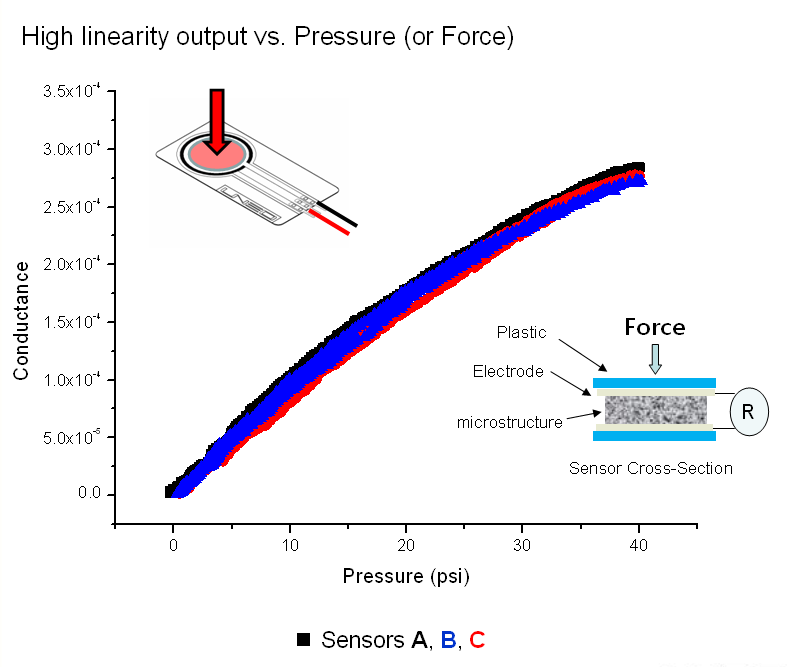

Uneoの薄膜感圧センサー(マイクロ可変ピエゾ抵抗センサー)は、かかった圧力に対して直線性が高いという特徴があります。圧力が大きくなると、電気伝導度も高くなります。

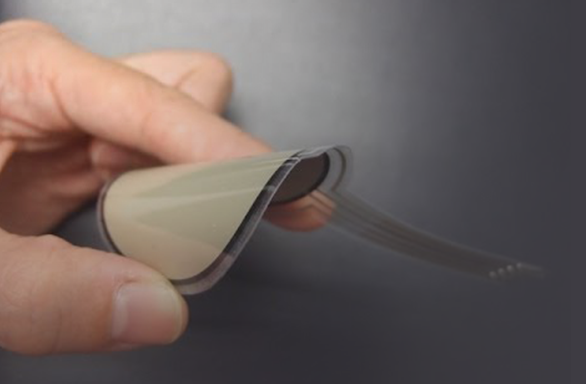

薄く、軽く、曲げられるプリンティング刷技術を使用して製造されており、さまざまなサイズと形状の圧力センサーがフレキシブル基板に印刷されているため、曲面に完全にフィットします。
圧力検知範囲は広く、指で軽く触れる程度から重い工作機械まで測定可能です。 優れた耐環境性を備え、極端な条件下でも正確に測定できます。
グリーン生産プロセスにより製造過程で有害物質は生成されません。
特殊加工により、耐熱性・耐久性に優れ、繰り返し長期間使用できます。
主な仕様

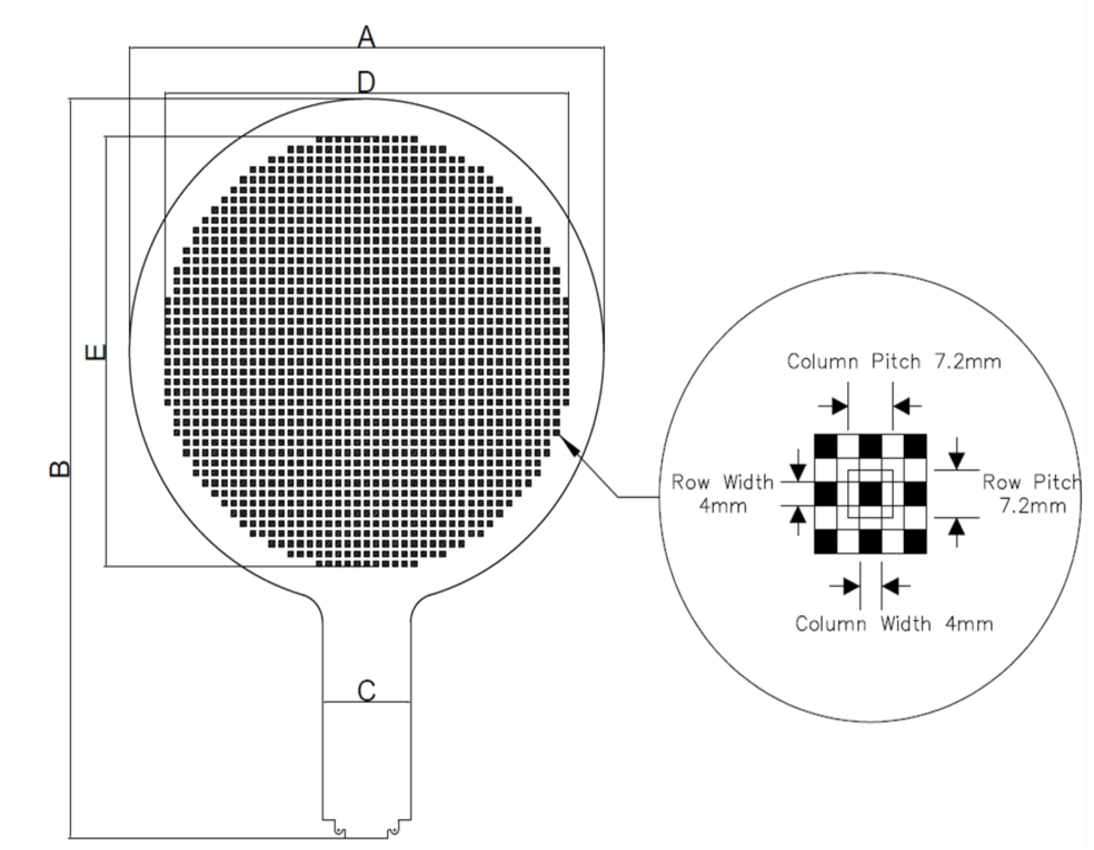

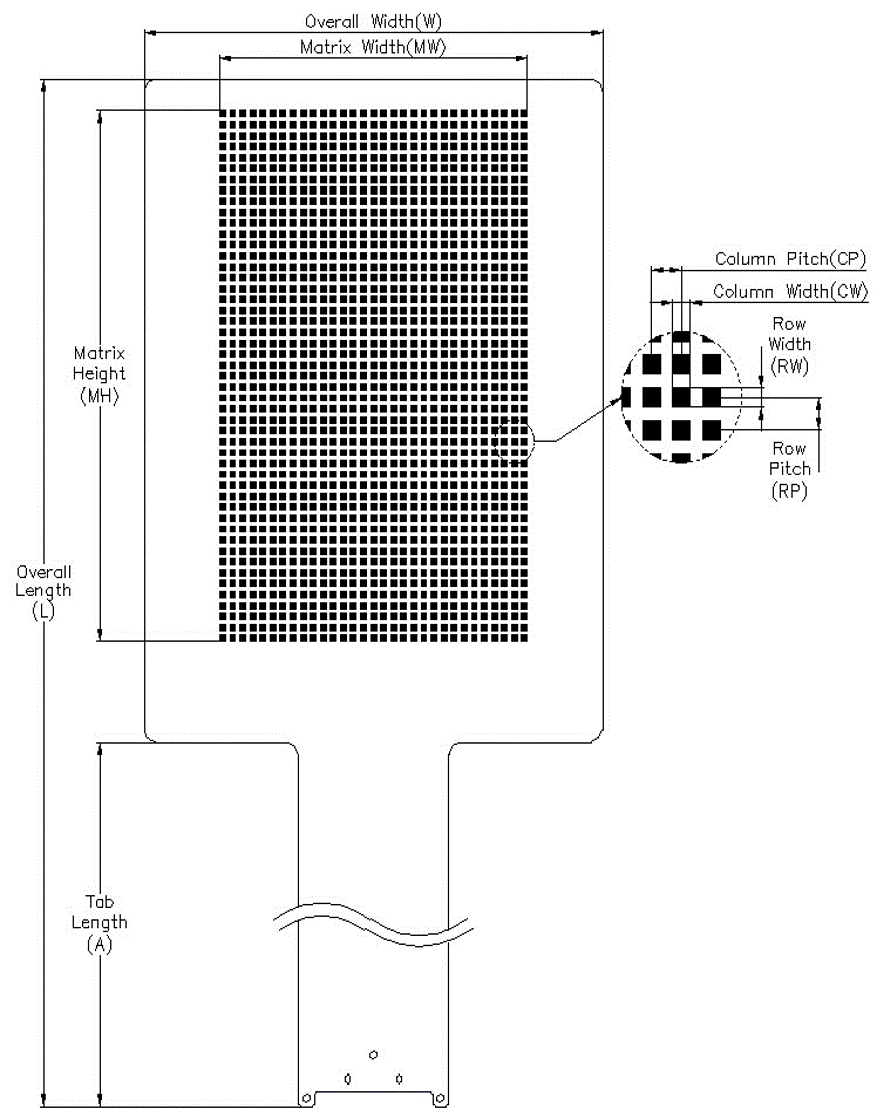

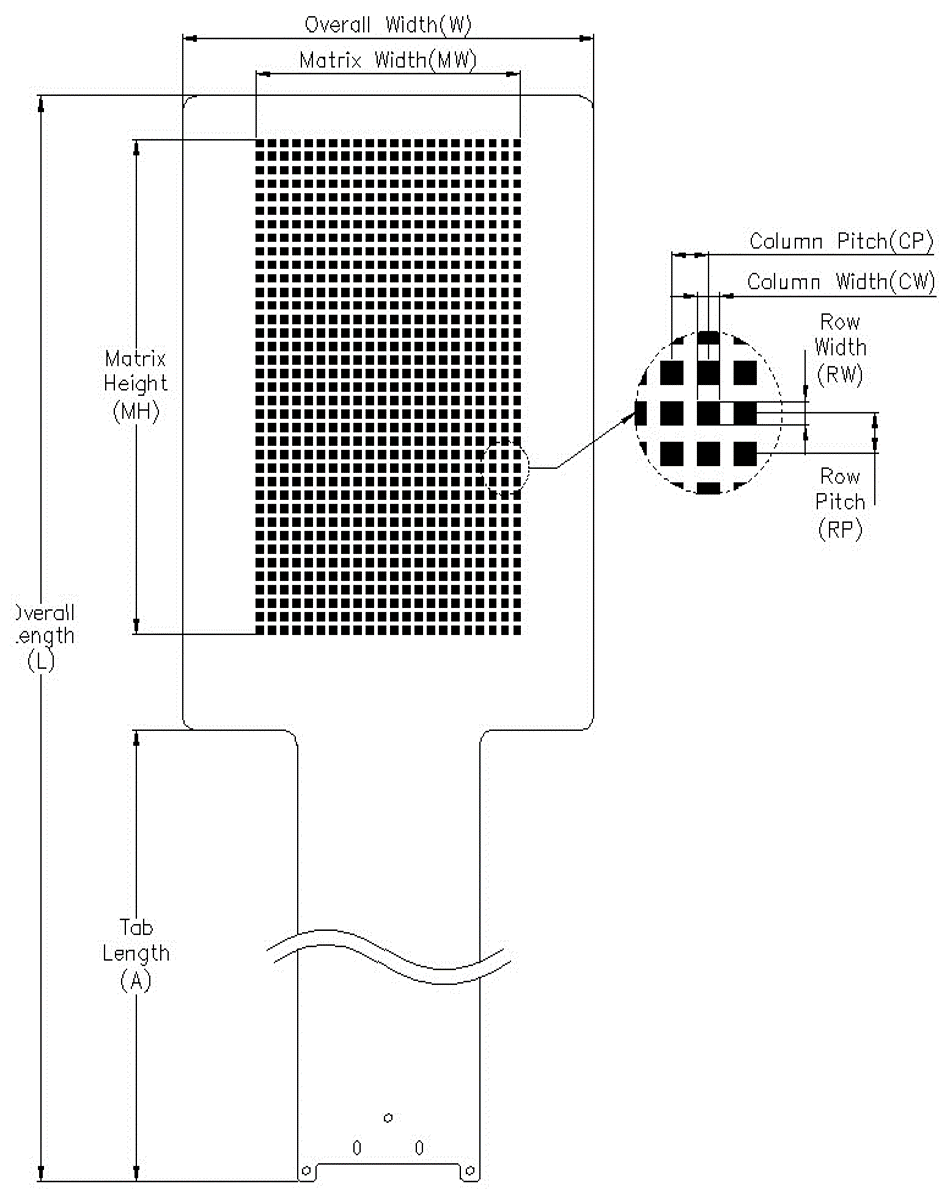

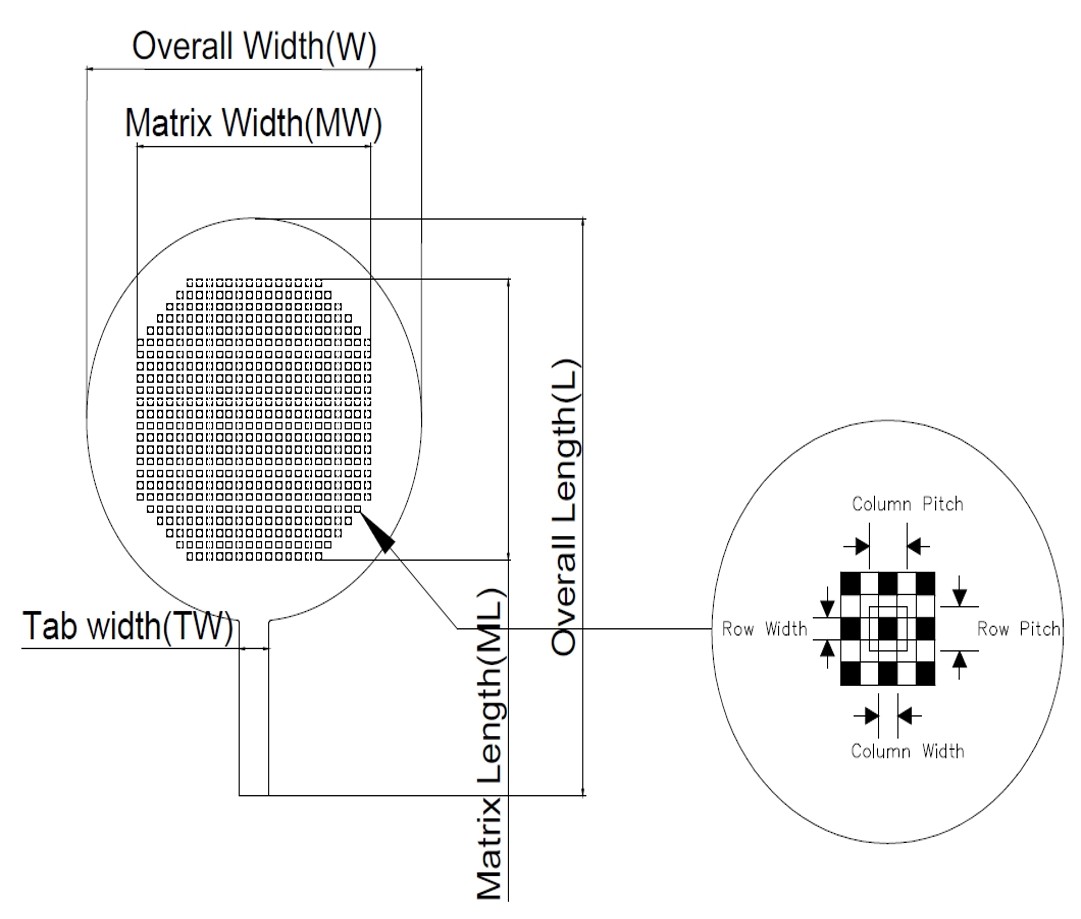

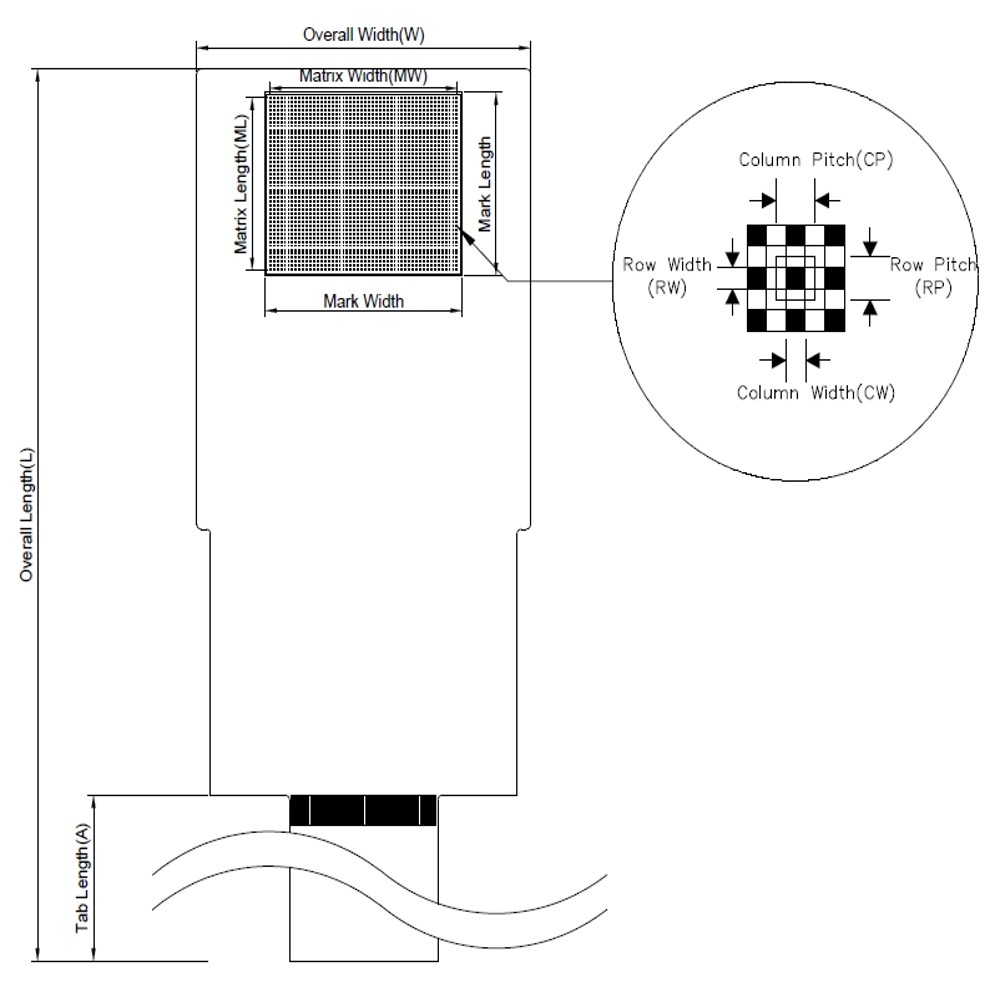

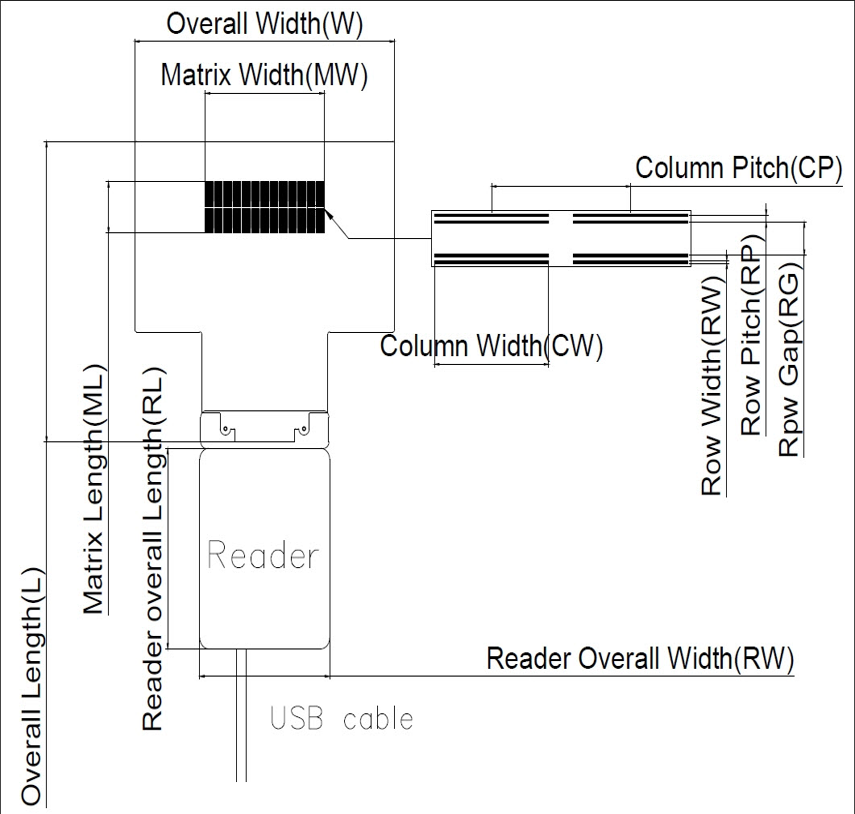

マトリクスセンサースペック
| Sensor Type | HRM001 | FRU001 | FRU001 (High Temp.) | CMR001 | CMR002 | CWR001 | HWR001 (High Temp.) | WIN001 (Wireless) |
|---|---|---|---|---|---|---|---|---|
| Pressure Range | 2.5 - 5 kg/cm^2 | 0.5 - 5 kg/cm^2 | 1 - 5 kg/cm^2 | 0.5 - 5 kg/cm^2 | 0.5 - 5 kg/cm^2 | 40 - 280 mmHg | 2.5 - 10 kg/cm^2 | 20 - 120 mmHg |
| 8 - 25 kg/cm^2 | 5 - 25 kg/cm^2 | 10 - 40 kg/cm^2 | 0.3 - 3 kg/cm^2 | |||||
| Operating temperature | 0 - 65 degree C | 0 - 65 degree C | 180 degree C | 0 - 65 degree C | 0 - 65 degree C | 0 - 65 degree C | 180 degree C | 0 - 65 degree C |
| (up to 200 degree C in the future) | (up to 200 degree C in the future) | |||||||
| Overall Length (L) | 140 mm +/- 1 mm | 1118.55 mm | 1118.55 mm | 293.34 mm +/- 1 mm | 355.7 mm +/- 1 mm | 526.7 mm +/- 0.5 mm | 526.7 mm +/- 0.5 mm | 216.35 mm +/- 1 mm |
| Overall Width (W) | 135 mm +/- 1 mm | 73 mm +/- 0.5 mm | 73 mm +/- 0.5 mm | 151 mm +/- 0.5 mm | 205 mm +/- 0.5 mm | 360 mm +/- 0.5 mm | 360 mm +/- 0.5 mm | 152.4 mm +/- 0.5 mm |
| Tab Length | N/A | 1000 mm | 1000 mm | N/A | N/A | N/A | N/A | N/A |
| Matrix Length (ML) | 64.1 mm +/- 0.5 mm | 34.65 mm +/- 0.5 mm | 34.65 mm +/- 0.5 mm | 164.6 mm +/- 0.5 mm | 218.6 mm +/- 0.5 mm | 306.4 mm +/- 0.2 mm | 306.4 mm +/- 0.2 mm | 106.15 mm +/- 0.5 mm |
| Matrix Width (MW) | 23.59 mm +/- 0.5 mm | 41.05 mm +/- 0.5 mm | 41.05 mm +/- 0.5 mm | 97.1 mm +/- 0.5 mm | 137.6 mm +/- 0.5 mm | 306.4 mm +/- 0.2 mm | 306.4 mm +/- 0.2 mm | 106.15 mm +/- 0.5 mm |
| Thickness | 0.22 mm +/- 0.05 mm | 0.2 mm +/- 0.05 mm | 0.2 mm +/- 0.05 mm | 0.2 mm +/- 0.05 mm | 0.2 mm +/- 0.05 mm | 0.56 mm +/- 0.04 mm | 0.3 mm +/- 0.04 mm | 0.2 mm +/- 0.05 mm |
| Column Pitch | 5 mm | 0.8 mm | 0.8 mm | 4.5 mm | 4.5 mm | 7.2 mm | 7.2 mm | 4.5 mm |
| Row Pitch | 0.35 mm | 0.8 mm | 0.8 mm | 4.5 mm | 4.5 mm | 7.2 mm | 7.2 mm | 4.5 mm |
| Column Width | 4.1 mm | 0.25 mm | 0.25 mm | 1 mm | 1 mm | 4 mm | 4 mm | 2.65 mm |
| Row Width | 0.14 mm | 0.25 mm | 0.25 mm | 1 mm | 1 mm | 4 mm | 4 mm | 2.65 mm |
| Row Gap | 1.05 mm | NA | NA | NA | NA | NA | NA | NA |
| Column Quantity | 13 | 52 | 52 | 22 | 31 | 43 | 43 | 24 |
| Row Quantity | 66 | 44 | 44 | 37 | 49 | 43 | 43 | 24 |
| Reader Type | 56*56 Reader | 56*56 Reader | 56*56 Reader | 56*56 Reader | 56*56 Reader | 56*56 Reader | 56*56 Reader | 24*24 Bluetooth Reader |
 |
 |
 |
 |
 |
ー |  |
||
リーダースペック
| Reader type | 56*56 Reader | 56*56 Wi-Fi Reader | 24*24 Bluetooth Reader |
|---|---|---|---|
| Scan rate (Hz) | 100 | 20 | 4~40 |
| Power | 5V | 5V 3.7V_lithium battery |
3.7V_lithium battery |
| Wired | USB cable, Type-B | USB cable, Type-B | N/A |
| Wireless | N/A | Wi-Fi | Bluetooth |
| Waterproof | N/A | N/A | Yes |
| Recommended Max elements | 3136 | 3136 | 576 |
| Reader overall Length(RL) | 88 mm +/- 0.5 mm | 151.25 mm +/- 0.5 mm | 72 mm +/- 0.5 mm |
| Reader overall Width(RW) | 68.8 mm +/- 0.5 mm | 68.8 mm +/- 0.5 mm | 52 mm +/- 0.5 mm |
| Reader overall Height(RH) | 25 mm +/- 0.5 mm | 33.45 mm +/- 0.5 mm | 25 mm +/- 0.5 mm |
