PIVの原理、解析アルゴリズム、ポスト処理

PIVとは

PIV(Particle Image Verocimetry)とは、流体の可視化技法の一種で、レーザーシート光によって照射された空間平面内の速度分布を測定するための画像技術です。瞬間的な速度や方向など、流体中において関連する特性を知ることができます。PIVは、いわゆる飛行時間(TOF)測定技術の1つです。

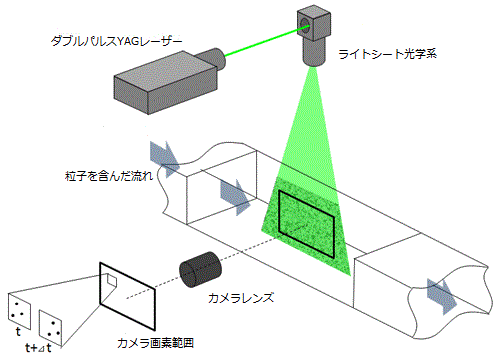

 PIVの基本原理は、測定すべき流れを視覚化するために、小さな粒子を散布します(シーディング)。この時に形成された流れ場内の測定領域に対して、ダブルパルスYAGレーザーなどのレーザー光源を、シート状に生成する専用の光学系を通じて、シート光として照射します。そして、照射タイミングに合わせてダブルシャッターカメラで2枚連続で画像を取得します。 ダブルパルスレーザーとダブルシャッターカメラは、非常に短い時間間隔、例えば100μ秒未満の2つの粒子画像を記録するように同期されます。解析ソフトでは、取得された画像内の個々の粒子を識別することで、移動量と移動速度の両方を算出します。
 レーザーライトシートに照射された面内の2次元速度成分を計測する2D-PIVや、ライトシート面内の同時多点3次元計測を実現した3D-PIV、数キロヘルツから数10キロヘルツの高速サンプリングを可能にした時系列PIV、マイクロフルイディクス流速分布解析の3D解析を可能にした共焦点マイクロPIV、BOXの中に2台のカメラを設置し、レーザーをファイバーで伝送する事により、レーザー、カメラが一体となったキャリブレーション不要のプローブ型PIV、気泡の流動をシャドウグラフ法(影絵)により撮影しPIV解析をする事で流動状況の把握が可能としたシャドウ
グラフPIVなど様々なソリューションがあります。
 ここでは、PIVの原理とPIV解析のアルゴリスム、ポスト処理について解説いたします。



粒子画像(1)

粒子画像(2)




PIV解析

PIV解析画像

PIV解析のための画像の取得

フレームストラドリング

PIVは、一般的に100マイクロ秒未満の非常に短い時間間隔の連続する2つの粒子画像を必要とします。上の青い線は、2つのカメラ露光があることを示し、下の緑の線は、2つのレーザーパルスがあることを示しています。このレーザーパルスは2つのカメラ露光間のフレーム間時間をまたいでおり、このことをフレームストラドリング("frame-straddling.")と呼びます。フレームストラドリングの手法は、100ナノ秒までの時間間隔の連続する2つの画像を記録することを可能にします。 ダブルパルスレーザーとダブルシャッターカメラは、タイミングコントローラによって同期されます。 ダブルパルスレーザは、独立して動作することができる2つのレーザヘッドを有するので、ダブルシャッターカメラの2つのフレーム間の非露光時間の長さに関わらずごく短時間のレーザー発振が可能です。

移動量と速度の評価

フレームストラドリングによって、PIVに適正な画像を取得すると、次のステップはPIV解析になります。 画像は小さな検索エリア、通常は32×32ピクセルに分割されます。(検索エリアは粒子画像に応じて検討します) これらの小さな検索エリアは、解析窓(Interrogation Window)と呼ばれます。

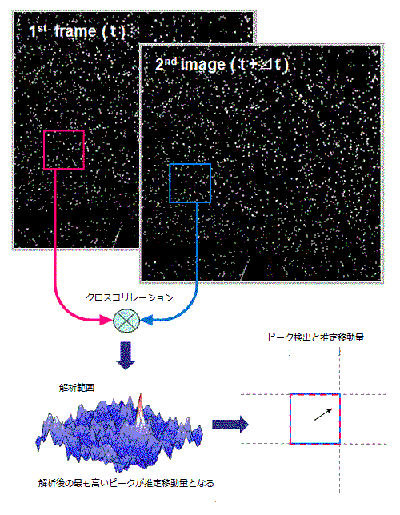

相互相関は、2つの画像の両方についてこれらの解析窓に適用され、各解析窓について相関面を得ます。 両方の画像における解析窓の位置は同じです(標準FFT相互相関では、解析窓は高度アルゴリズムによってシフトされます)。

次いで、ピーク検出および移動量評価を適用(FFT相互相関)して、ピーク検出および変位評価を適応し、各解析窓内で支配的な移動量を得ます。事前にキャリブレーションを行うことで、 フロー中(取得した画像)のピクセルのサイズおよび2つの画像間の時間間隔は判明しているので、速度を計算することができます。 取得画像におけるピクセルのサイズは、スケールを撮影し、その値を入力するなど比較的単純な較正によって決定されます。(1ピクセルあたりの距離は、スケールやターゲットを使用して実施します)

解析アルゴリズムについては、対象となる被写体のスケールや周波数によって最適となるように設計されています。

PIV解析アルゴリズム

PIV解析アルゴリズム

西華デジタルイメージのKoncertoⅡのPIV解析アルゴリズムはドイツ航空宇宙局(DLR)で開発された最先端のディフォーメーションコリレーションを採用しており、高精度のPIV解析が可能です。
また、ポスト処理として、時系列PIV専用アルゴリズム(FD4)やPOD解析、渦度の表示など対応しています。

標準FFT相互相関

基本的な変位(速度)評価法。 短い計算時間で直接相互相関とほぼ同じ結果が得られます。

単純相関 Standard Single-Pass Interrogation

単純相関 Standard Single-Pass Interrogation


A、B2枚の画像の同一エリア(インターロゲーションウィンドウ : 解析窓)内の粒子群の移動量を相互相関解析により求めます。

再帰相関 Multipul-Pass Interrogation

再帰相関 Multipul-Pass Interrogation


再帰相関。通常の解析で得られた相関ピークをもとに、2枚目の画像内のウィンドウを移動して、再度解析を行うことで相関値が高くなる。この操作を何度か繰り返すことで移動量が0に近づいていき、解析精度が向上する。

You can see by side scrolling.


 STEP1  STEP2 STEP3  STEP4
A画像内のウインドウa(赤枠)とB画像内のウインドウb(青枠)を定義する。

ウィンドウaとウィンドウbの相関をとり、移動量を求めプレディクター1とする

プレディクター1によりB画像内のウィンドウbをシフトし、ウィンドウb’とする。   ウィンドウaとウィンドウb’の相関をとり、移動量を求めプレディクター2とする。

 STEP5  STEP6 STEP7
プレディクター2によりウィンドウb’を再度シフトしウィンドウb”とする。



ウィンドウaとウィンドウbの相関をとり、移動量を求めプレディクター3とする。



この処理を繰り返すことでウィンドウ内の非対応粒子が減少し相関値が上がり精度が向上する。最終プレディクターの終点をイニシャルグリッドにおける代表移動量とする。

階層相関 Multi-grid Interrogation

階層相関。再帰相関で解析を繰り返す毎にウィンドウサイズを小さくする。最大移動量を大きく保ち、ウィンドウを小さくできるので、速度ダイナミックレンジを保ちつつ空間分解能が向上する。またイニシャルウィンドウ内に回転があっても対応可能。

You can see by side scrolling.


 STEP1  STEP2 STEP3  STEP4
A画像内のウインドウa(赤枠)とB画像内のウインドウb(青枠)を定義する。

ウィンドウaとウィンドウbの相関をとり、移動量を求めプレディクター1とする   プレディクター1によりB画像内のウィンドウbをシフトし、ウィンドウb’とする。   ウィンドウa.b’とも4分割する。



 STEP5  STEP6 STEP7
それぞれの1/4ウィンドウで相関をとり移動量を求め,プレディクター2 (21, 22, 23, 24 )とする。図はイニシャルウィンドウ内に旋回がある場合。

4つのプレディクター2(21, 22, 23, 24 )により、B画像内のウィンドb1,b2,b3,b4をそれぞれシフトする。


この処理を繰り返すことで、精度と分解能を同時に向上させることが可能。
各最終ウィンドウ内の移動先が分割された各グリッドにおける代表移動量になる。


画像変形 イメージディフォーメーションコリレーション

マルチパスコリレーションやマルチグリッドコリレーションで得られるプレディクターをもとに画像自体を変形させるアルゴリズム。画像変形を再帰的にサブピクセル精度で行うことでピークロッキングによるエラーをほぼ完全に取り去ることが可能。

You can see by side scrolling.

STEP1 STEP2
通常の相関法と同様にA画像内のウィンドウaとB画像内のウィンドウb(同位置)内の粒子群の移動量を求める。

次に周囲のグリッドにおける粒子群の移動量を同様に求める。
STEP3 STEP4
中央の黒いウィンドウの解析を考える場合。周囲のグリッドの移動量をプレディクターとしてB画像を変形する。 画像変形を模式的に描くと図のようになる。各グリッドを基準点として連続的に画像変形する。図中の赤枠上のグリッド8ポイントを青枠のように変形する。





STEP5 STEP6
A画像内のウィンドウaとB画像内のウィンドウbの相関をとり、移動量を求めプレディクターを更新する。 この処理を任意の回数繰り返すことで精度が向上する。

時系列PIV専用アルゴリズム FD4

FD4コリレーションの効果

FD4コリレーションは時系列PIVのために開発されたアルゴリズムで、PIVの各グリッドにおける時間的速度変動周波数や乱れの解析、高精度の時空間バリデーション等が可能です。一見、正しそうに見えるベクトル図でも時間軸に沿って解析すると過誤ベクトルが判明する場合があります。

従来の2次元平面内のPIV解析では、解析時に発生した過誤ベクトルは空間バリデーションによって正誤を判断し削除、周囲ベクトル情報からの内挿により補間します。内挿を正しく行うには周囲のベクトルが正しくなければなりません。グリッド上に過誤ベクトルが連続して発生しているようなケースでは内挿が正しく行われないことがあります。
流れは時間的に連続しているので、時系列PIVでは、このような場合にも時間軸に沿った解析により精度の向上が可能になります。

FD4コリレーションの効果


動画の上下のベクトル図は同時刻の瞬時速度ベクトル図です。

両方ともこれだけをみると精度よく解析されているように見えますが、時系列ムービーでみるとFD4コリレーション未適用(上)では渦近傍のベクトルが不自然に振動していることがわかります。

一方FD4コリレーションを適用した(下)データでは各時刻のベクトルが時間的に連続しているのがわかります。

時間軸に沿った解析

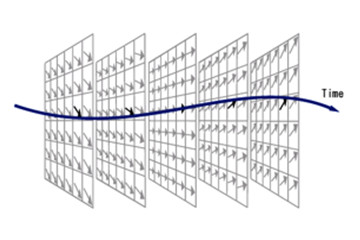

時系列PIVでは前後のデータには連続性があるため、過誤ベクトルは空間バリデーションで処理した後さらに時間的に前後のデータと比較して正誤を判断することができます。
しかし、時間的に近接しているがゆえに前後のデータも過誤ベクトルになっていることが多いので、前後のデータと比較するだけでは不十分です。

そこでFD4コリレーションはベクトルマップ上の各グリッドにおける時間方向の速度変動のスペクトル解析を行い、当該時刻における理論的最適値を計算します。フーリエ変換により得られた速度変動スペクトルは一般に高周波側はノイズ成分ですので、これに低域フィルターを施し、ノイズ成分を除去した上で、逆フーリエ変換によりタイムドメインデータに戻します。

FD4コリレーションの効果

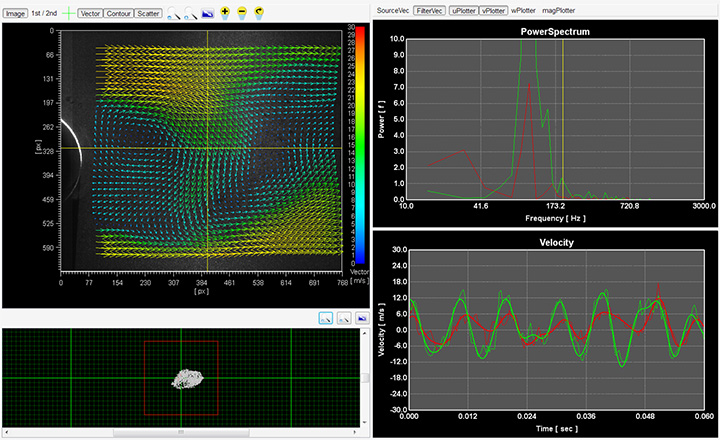

縦軸に速度、横軸に時間をとった速度変動曲線をみると、過誤ベクトルは曲線上にスパイク状のノイズとして観察されます。低域フィルターを施した速度変動曲線はスパイクノイズが消えスムーズな曲線になります。この曲線をもとに当該時刻における理論的最適値を算出することでより信頼性の高い補間値を得ることができます。(左図)

FD4コリレーションはこのように空間的な連続性のみを利用した従来方式のバリデーションに加えて時間的連続性も利用することでより高精度の計測を実現します。

※1 時系列PIV用FD4コリレーションは、東京工業大学 宮内・店橋研究室にて開発されたアルゴリズムで、特許技術となっております。

固有直交分解 POD

POD(固有直行分解)

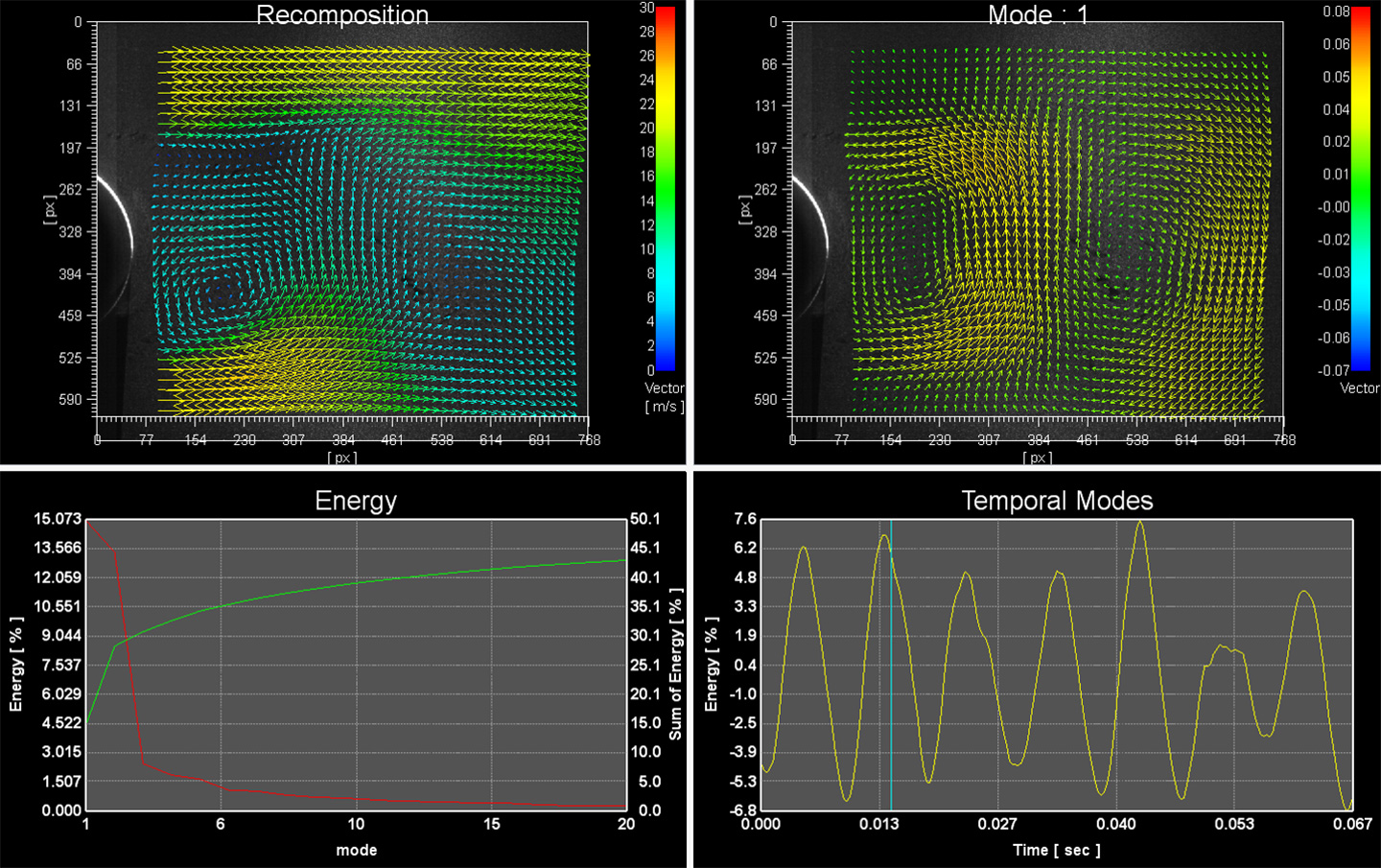

POD(固有直行分解)はPIVで得られた流れ場の速度ベクトルデータから重要な流れの構造を抽出するためのポスト処理機能です。PODではPIVで得られた流れ場のベクトルデータ(ソースベクトル)をエネルギー順に複数のモード(構造)に分解し、ソースベクトルと任意に選択したモードを合わせてベクトル場を再構成することでそのモードが流れに与えるエネルギーのみを反映した単純化された再構成ベクトルが得られます。CFDデータとの比較や流体制御のための解析等にたいへん役立つポスト処理機能です。
