防水 LDV(水中レーザードップラー流速計)

商品イメージ1 商品イメージ2 商品イメージ3 商品イメージ4 商品イメージ5
商品イメージ1
商品イメージ2
商品イメージ3
  • 自動車,建築・土木,繊維・製紙,航空・宇宙,電力・ガス・エネルギー,鉄道,船舶,LDV
メーカー名:MSE
燃焼・流体・粒径計測機器軽量、小型の3D-LDVシステム

防水 LDV(水中レーザードップラー流速計)

水中LDVは、液体、気体等の流れ場の各ポイント毎の速度を非接触、高時間分解能計測が可能なシステムです。
パッケージ化されており取り扱いが容易で、堅牢な防水ハウジングを装備することで潜水艦やROV、水中ドローンなどに装備可能
船舶の海中での抗力低減実験や、海面境界層での流速の計測、有人無人潜水艦のモデル試験、シリンダー筒内でのLDV計測などに活用可能。

製品特徴

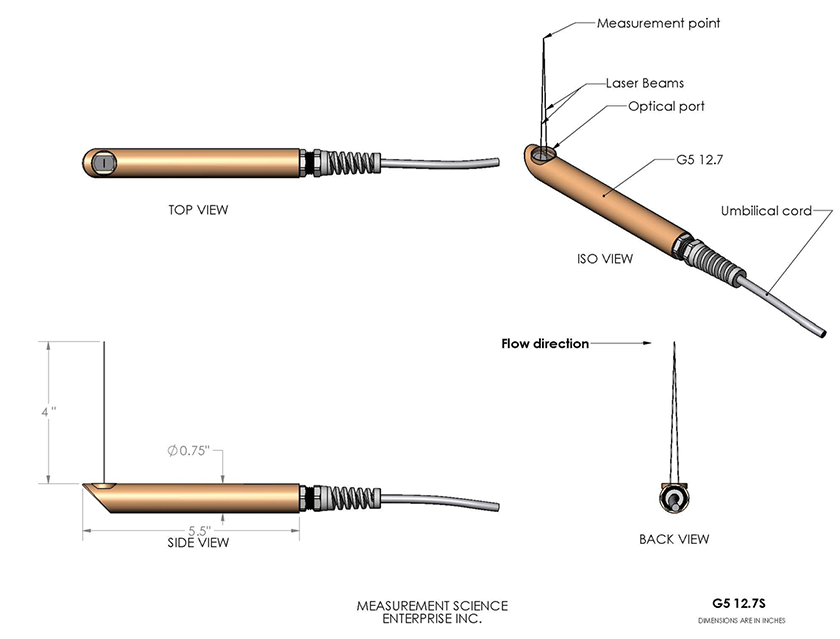

  • 防水の一体型センサーブロープ(レーザーの発光と受光が一体式)により水中のLDVによる流速計測を実現,高い耐久性,プロセッサーは防水ハウジングにパッケージングされており、セットアップが容易,アライメントや調整不要のフルターンキー方式,水中ドローンなど狭所に装備する為の横向きminiLDVプローブも特注で対応可能(プローブの長さは150mm、直径20mm)

製品仕様

測定可能速度範囲
0?50 m / s (他の流速も特注で対応可能)
プローブ容積スタンドオフ距離
空気中100 mm、水中133 mmに固定
レーザー出力
300 mW
波長
405nm
レーザークラス
Ⅲb
フリンジ間隔
約4μm
プローブサイズ
2φ × 150mm
キャリブレーション
出荷段階で較正済み、ユーザによる較正不要
主な仕様

船舶の造波抵抗試験

主な仕様

海面境界層の流速計測

主な仕様

シリンダー筒内へのプローブ設置

製品動画

アプリケーション

  • 風洞,自動車,航空機,回流水槽,造波装置,可視化エンジン 風洞空力実験の車両・航空機周りの流れ, 装置内の流れ(冷却効果), 回流水槽、造波装置の水の流れ, 可視化エンジン内の流れ
