リアルタイム３次元乱流強度風速計
コブラプローブ
３次元の風速・風向をリアルタイムで高精度に計測。
±45°の広角測定と最大5,000Hzの高速サンプリングにより、複雑な気流や瞬間的な風の変化を的確に捉えます。
乱流解析や周波数解析など、幅広い流体計測・解析ニーズに対応します。
- 三次元速度計測（3D）
- 最大5,000Hzの高速サンプリング
- ±45°の広角測定
リアルタイム３次元乱流強度風速計 コブラプローブ の特徴
幅広い流体計測・解析ニーズに対応します。
３次元速度計測（3D）
X・Y・Zの3成分をリアルタイムで高精度に計測
最大5,000Hzの高速サンプリング
瞬間的な流れの変化や高速現象を詳細に捉える
±45°の広角測定
広い風向角に対応し、複雑な流れを高精度に計測
6成分・レイノルズ応力解析
6成分の応力をリアルタイムに算出し、乱流特性を詳細に解析
FFT・周波数解析
FFTによる周波数解析で、流れの周期性や変動特性を可視化
校正不要
工場出荷時に校正済み。使用時の再校正は不要

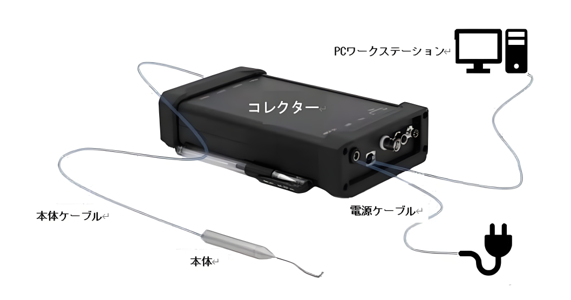

リアルタイム３次元乱流強度風速計 コブラプローブ のシステム構成
①コブラプローブ 本体
・本体長さ 195mm
・本体直径 15mm
・通信ケーブル長さ 9.9m
②コレクター
・チャンネル数：４チャンネル
・外部信号受信：5V TTL
リアルタイム３次元乱流強度風速計 コブラプローブ 製品仕様
| 項目 | |
|---|---|
| 風速計測範囲 | 2–40 m/s（5–65 m/s、8–120 m/s、25–200 m/s） |
| 角度測定範囲 | ±45°（ピッチ・ヨー方向） |
| 風速測定精度 | ±0.5 m/s |
| サンプリング周波数 | 0–500 Hz / 0–5000 Hz |
| プローブ径 | 2.6 mm |
| 測定成分 | 3次元速度（X, Y, Z）、ピッチ角、ヨー角 |
| 出力データ | 瞬時値、平均値、乱流強度、FFT結果等 |
| チャンネル | 4チャンネル（プローブ） |

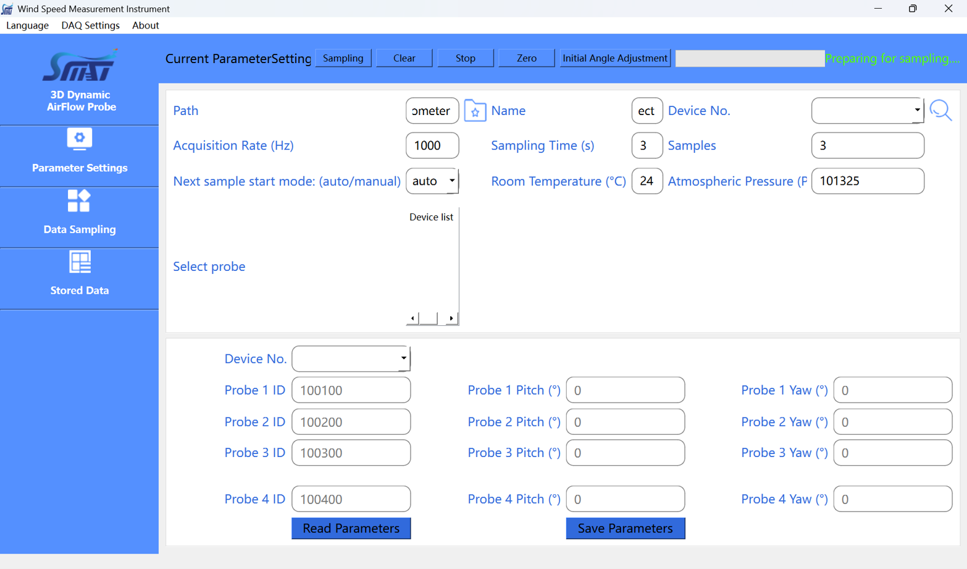

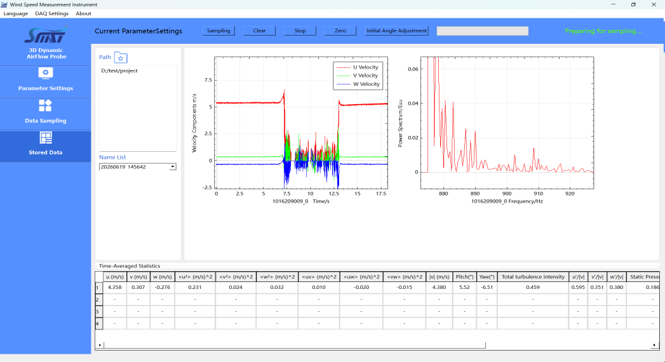

※20種類の計測結果を表示：
横スクロールでご覧いただけます。
| ・平均速度 U [m/s] | ・レイノルズ垂直応力 <u2> [(m/s)2] | ・総乱流強度 |
| ・平均速度 V [m/s] | ・レイノルズ垂直応力 <v2> [(m/s)2] | ・乱流強度 U 成分 |
| ・平均速度 W [m/s] | ・レイノルズ垂直応力 <w2> [(m/s)2] | ・乱流強度 V 成分 |
| ・速度絶対値 |V| [m/s] | ・レイノルズせん断応力 <uv> [(m/s)2] | ・乱流強度 W 成分 |
| ・ピッチ角 [deg] | ・レイノルズせん断応力 <uw> [(m/s)2] | ・静圧 [Pa] |
| ・ヨー角 [deg] | ・レイノルズせん断応力 <vw> [(m/s)2] | ・ピーク周波数 fpeak [Hz] |
| ・乱流積分長さスケール Lu [m] | ||
| ・欠測率 |

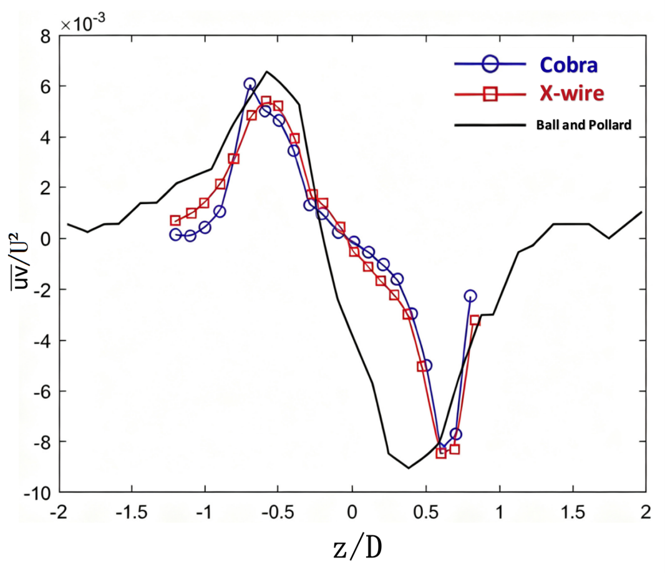

リアルタイム３次元乱流強度風速計 コブラプローブ と 熱線流速計の比較
（レイノルズせん断応力 ＜uv＞）
