4Kディスプレイ型ポータブルシュリーレン
- 自動車,建築・土木,マテリアル,繊維・製紙,航空・宇宙,電力・ガス・エネルギー,シュリーレン
| メーカー名： | Spectabit Optics LLC |
|---|
| 燃焼・流体・粒径計測機器 | 低価格かつ、優れた可搬性を有するシュリーレン効果をもたらす、広範囲の気中の密度勾配の可視化ソリューション |
|---|
4Kディスプレイ型ポータブルシュリーレン
複雑な装置構成や光学調整が不要、簡単にシュリーレン画像が取得可能な画期的なシステム。光学系を一体型のsTUBEにまとめることで容易なセットアップを実現、場所を選ばず撮影可能。最大対角30inch(約370mm×660mm)での範囲の高感度なシュリーレン画像の取得が容易に可能。デジタルフォーカシングシステムはUS Patent 9,232,117 B2を取得済み。
製品特徴
- 一体光学系(sTUBE)により誰でも簡単にシュリーレン撮影が可能,可搬式光学系により、場所を選ばず撮影可能,焦点合わせのみの容易なセットアップ,高輝度4Kディスプレイをパッケージ化することでセットアップがより容易で高感度な画像の取得を実現
炭酸飲料開封時のガス放出
水槽内の氷
ライター着火時(ブタンガスと熱流可視化)
製品仕様
- 視野角度
- 19°H × 11°W(標準85mmレンズ)
- 視野
- 60″H x 34″W
- ワーキングディスタンス
- 4.6M【=3×垂直FOV】
- イメージセンサ
- Digital monochrome camera with 24 fps HD video (1920 x 1080 pixels)
- バックグラウンド照明
- 4K 高輝度ディスプレイ
- ラインパターン
- 任意の方向（45°推奨）
- 装置サイズ
- 56cm×7.6cm×7.6cm（sTube）

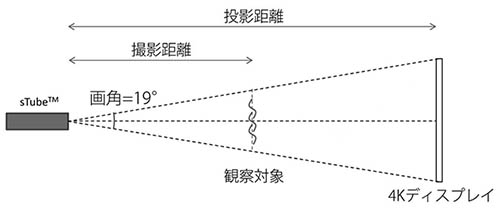

投影距離と撮影距離
製品動画
トピックス紹介ビデオ
アプリケーション
- 熱対流,衝撃波,ノイズ,ガスリーク,排気,各種温度変化,圧力変化,その他
