材料特性評価機器

ブリネル圧痕自動読取装置 BRINtronic-MD

商品イメージ1 商品イメージ2 商品イメージ3 商品イメージ4 商品イメージ5
商品イメージ1
商品イメージ2
商品イメージ3
商品イメージ4
商品イメージ5
  • マテリアル,材料・物性
メーカー名:FOUNDRAX
材料特性評価機器測定値の個人差を無くし品質管理の向上

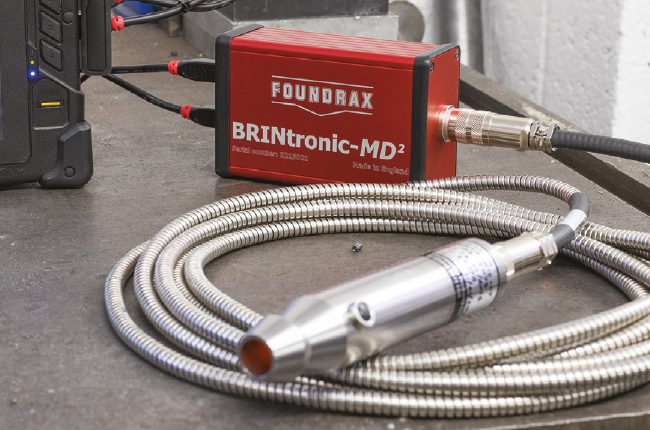

ブリネル圧痕自動読取装置 BRINtronic-MD

ブリントロニック・システムはブリネル硬さ試験の圧子によるくぼみの直径をCCDカメラでスキャンし最新の画像処理技術を駆使し自動計測する装置です。
これまでの目視に頼っていたブリネル硬度測定の高速化・高精度化を可能にし、測定値の個人差を無くして品質管理の向上に大きく寄与する画期的な装置です。

製品仕様

読取直径範囲
1.2~6.0mm
適用スケール
10/3000
10/1500
10/500
10/250
5/750
5/250
2.5/178.5
表示項目
HBW値・適用スケール・くぼみ直径mm・上下限合否判定
測定速度
1秒以内
精度
校正精度±0.002mm 測定精度0.005mm
ファイル容量
20GB
校正
ステージ・マイクロメーター直接校正
オプション
バーコード・リーダ連動、エクセル・データー処理、測定データーホスト・コンピューター転送
適用規格
ISO6506 ASTM E10 UKAS認定

主な仕様

  • 圧痕直径1mm当たり100ヵ所の直径を測定,卓越した測定値の繰り返し性,硬さ許容上下限の設定に応じHigh/Lowを表示(合否判定),UKAS精度検査証付, ロードセル方式のインライン機との組み合わせが可能, ISO506-2 ASTM E10 JIS 準拠
主な仕様

各種タイプをご用意

製品動画

アプリケーション

  • 自動車,金属,機械,鍛造・鋳造,熱処理
