2019年度末研究支援 残予算シーズン オススメ計測機器

残予算に最適な計測機器や周辺機器をご紹介します

2019年度も押し迫ってまいりました。年末、年度末のこの時期、研究予算を有効にフル活用すべく、いろいろとお調べの研究者の皆様もいらっしゃると思います。流体・燃焼・粒径計測機器、材料・素材特性評価機器、薄膜多孔質素材評価機器の製品ラインナップのうち、化学・工学・生物学・農学・スポーツ科学など様々な領域で皆様の研究支援のために、残予算に最適な製品をご紹介します。各商品はスタートアップ向けの構成となっておりますが、将来的なアップグレードなどにも対応した構成となっております。※本サイトで紹介している価格は2019年度3月末までの特別価格とさせていただきますことをご了承ください。



流速計

新たにラインナップに加わったレーザー式カンチレバー流速計と、プロセッサ一体型とすることで価格を抑えたレーザードップラー式流速計をご用意しました。

2D-LCAシステムは、レーザー式カンチレバー流速計という新しい理論を使用したプローブ式の流速計です。風や水流が当たることで先端のカンチレバーを微細に動かし、その動きをプローブ内の2次元ディテクターで解析することで風速や水流の速度を測定します。熱線流速計では正確な測定が困難な場での流速計測に威力を発揮します。

一体型の1D-miniLDVシステムは、レーザードップラー式の流速計でプローブとプロセッサーを一体式にすることで、お求めやすい価格となった1成分流速計です。キャリブレーション、アライメントが不要なフルターンキー式で操作に不慣れな学生にも容易にオペレーション可能。周波数のシフト機能が付いており、速度と方向の切り替えが可能です。

流速計 LCA LDV 仕様・価格一覧

横スクロールでご覧いただけます。

製品名称 価格(税抜) 形式名 特徴 主な仕様
2D-LCA

キャンペーン価格
450万円

2D-LCA-SPP

・使用毎のキャリブレーション不要
・1台で水中、大気中両方使用可
・USBインターフェースで容易に持ち運び可

・計測範囲 : 2m - 100m/s
応答速度 : 150kHzまで
空間分解能 : 100-400μm

2D-LCA用

キャリブレーター

キャンペーン価格
80万円
2D-LCA-Calib-SPP ・2D-LCA用の全自動キャリブレーションツール ・較正範囲 : 4~12m/s
1D-miniLDV(一体型) キャンペーン価格
520万円
1D-miniLDV-SPP ・高速時系列データ取り込み・解析
・キャリブレーション、アライメント不要
・プローブ、プロッセッサーが一体型で新登場
・計測範囲 : -50~600m/s
・精度 : 99.7%以上
※ケーブル長は2mとなります

流体可視化 PIV

システム構成品を最適化することで、価格を抑えたPIVシステムをご用意しました。新たに LED-2D PIV、シャドウグラフPIVを追加しました。もちろん従来式のレーザー光源2D-PIVや解析ソフトウエアもラインナップしています。スタートアップ向けのシステムとしてご紹介しますが、3Dシステムの変更や、解析アルゴリズムの追加などのアップグレードにも対応します。また仕様外の構成についてもご提案いたしますので、お気軽にご相談ください。

2D-PIVシステムの光源をLEDに変更することで、取り扱いが一段と容易になりました。学生実験に最適なシステム構成となっております。

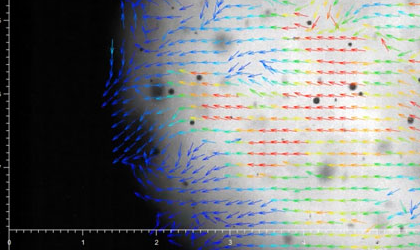

噴霧中の粒子や水中やオイルに発生した気泡を影絵状態(シャドウグラフ)で撮影し、取得した画像を基に流速や速度分布を解析するシステムです。

ステレオ-3D-PIV

エントリー向けの構成ながら本格的なCWレーザーを使用したモデルです。高度なPIV解析に対する拡張性を備えています。

2D-PIV

カメラなどの操作から解析までを一括で行える統合型のPIVソフトウエアです。使用頻度の高いアルゴリズムに限定することで価格を抑えました。

ステレオ-3D-PIV

流体可視化 PIV 仕様・価格一覧

横スクロールでご覧いただけます。

製品名称 価格(税抜) 形式名 特徴 システム構成
LED 2D-PIV

キャンペーン価格
270万円

2D-LED-PIV-SPP

・LEDを光源として使用した研究室モデル
・FFT相関アルゴリズム実装
 (他のアルゴリズム追加アップグレードに対応)

・LED光源
・シート光学系
2D-PIV解析ソフトウエア
 KoncertoⅡ 2D-Lite
・カメラ

シャドウグラフPIV

キャンペーン価格
454万円
Shadow-PIV-SPP ・噴霧や液中の気泡流動などに最適化したモデル
FFT相関アルゴリズム実装
 (他のアルゴリズム追加アップグレードに対応)
・パルスモードLED光源
・高速度カメラ 1,000×1,000 pixel
・2D-PIV解析ソフトウエア
 KoncertoⅡ 2D-Lite
CWレーザー型
2D-PIV
キャンペーン価格
454万円
CW-PIV- SPP ・PIVを始める方に適したシステム構成
・画角100mm角
 10m/s程度の気流,水流の計測が可能
・連続発振YAGレーザー 1W@532nm
・シート光学系
・高速度カメラ 1,000×1,000 pixel
・2D-PIV解析ソフトウエア
 KoncertoⅡ 2D-Lite

PIV解析ソフトウエア

KoncertoⅡ 2D-Lite

キャンペーン価格
50万円
Koncerto-Ⅱ-2D-SPP ・2D PIV 解析専用ソフトウエア
・基本的なFFT相関アルゴリズム

・アルゴリズム FFT相関(単純相関)
・表示機能 : ベクトル強度、U速度、V速度、
RMS、流線

熱流・ガス流可視化 ポータブルプロジェクションシュリーレン

複雑な光学系を廃し、焦点調整のみでシュリーレン撮影が可能なポータブルプロジェクションシュリーレンに、新たなラインナップが加わりました。複雑なセットアップやオペレーションが不要で、シュリーレン現象の観察が容易になり、学生向けに最適なシステムです。

バックパターンを高輝度、高精細4Kディスプレイに投影することで誰でも簡単にシュリーレン現象を観察できるようになりました。

2D-PIV

スクリーンや壁面などにバックグラウンド投影を行うことでシュリーレン現象を撮影可能なシステム。観察範囲を任意に変更可能な高い拡張性を有します。

ポータブルプロジェクションシュリーレン仕様・価格一覧

横スクロールでご覧いただけます。

製品名称 価格(税抜) 形式名 特徴 システム構成
4Kディスプレイ投影型
ポータブルシュリーレン
キャンペーン価格
430万円
4K-PPS-SPP ・システム化することで容易にシュリーレン現象の観察を実現( 観察範囲 : 対角30inch )
・高感度で安定した画像の取得が可能
・一体光学系sTube
・バックグランド用4Kディスプレイ
・Schlieren view (ソフトウエア)
プロジェクタ型
ポータブルシュリーレン
キャンペーン価格
450万円
P-PPS-SPP ・広範囲なシュリーレン現象を観察可能
・観察範囲を任意の範囲で変更可能
・一体光学系sTube
・バックグランド用プロジェクタ
・Schlieren view (ソフトウエア)

可視化・撮影機材

PIVやDIC(デジタル画像相関法)と言った画像解析はもちろん、可視化向けのカメラやレーザー、LED光源、拡大光学系であるカセグレン光学系などの可視化機材をご紹介します。※代表的な仕様のみを掲載しております。仕様外の機材もご用意がございますので、お気軽にご連絡下さい。

可視化・撮影機材 仕様・価格一覧

横スクロールでご覧いただけます。

製品名称 価格(税抜) 形式名 特徴 主な仕様
カセグレン光学系 キャンペーン価格
350万円
KSG-SPP ・非球面主鏡を装備したマクストフ-カセグレン方式
・極低収差で高精度な拡大撮影を実現
・主鏡有効径 150mm
・WD150mm~600mm
・解像力300mm時 2.8μm / 600mm時 4.1μm
マウントタイプCマウント・CSマウント・T2マウント対応
大粒径シーディングジェネレーター キャンペーン価格
136万円
CTS-1000-SPP ・従来のシーディング装置に比べ粒径、粒子吐出量が共に3倍程度
・追従性を保ちながら、散乱強度が強くなる理想的PIV/LDV計測を実現
・平均粒径 約3μm
・使用オイル DOS
・吐出量 180L/min
・ノズル数 1
高輝度LED光源 キャンペーン価格
110万円
IL-106UV LED-SPP ・単波長のLED光源
・連続照射モード、パルス照射モード搭載
・振波長 460nm、528nm、623nmよりお選びください
※UV 390nmもございます、別途ご相談ください。
・LEDパワー 最大10W
高感度PIV用カメラ キャンペーン価格
363万円
HSC-N-SPP ・PIV用冷却型カメラ
・解像度 5Mピクセル

・解像度 2560×2160 pixel
・bit数 16bit
※その他仕様もございます、別途ご相談ください。

可視化・PIV用
連続発振YAGレーザー
キャンペーン価格
110万円〜
CDY-1000-SPP ・時系列PIV用連続発振型YAGレーザー ・発振波長 532nm
・レーザーパワー 1W
※5Wまでの出力のご用意がございますのでご相談下さい。
可視化・DIC用
ハイスピードLED光源
キャンペーン価格
100万円〜
LED-SPP ・DIC、可視化撮影用高輝度LED光源
・400W HMI相当
・消費電力75W
・色温 5600K(デーライト)
※他の出力もございますのでご相談下さい。

歪み・変位・振動解析 デジタル画像相関法(DIC)によるひずみ測定

変形前後の画像を基に、試験体の歪みや変位、または振動解析を行う画像相関法の解析ソフトウエアです。非接触で、平面的な歪みなどを演算できるため近年注目をあつめています。ひずみゲージのように接着作業が発生しないため、作業員による結果の不安定性がなく、作業に不慣れな学生でも安定したデータを取得できます。

1台数のカメラで取得されたデータを基に2次元的なひずみ、変位データを取得します。SEMの画像にも対応しています。

2台のカメラを用いて視野差をつけた画像を撮影することで、xyzの奥行き方向のひずみ、変位データを取得します。

DICソフトウエア 仕様・価格一覧

横スクロールでご覧いただけます。

製品名称 価格(税抜) 形式名 特徴 主な仕様
2D-DIC(画像相関法)
歪み変位 解析ソフトウエア
キャンペーン価格
185万円
sDIC-2D-SPP ・DIC専用ソフトウエア
・DIC計測に必要な様々な機能を用意
・解析項目 変位、各種歪み、ポアソン比
・次元数 2次元
3D-DIC(画像相関法)
歪み変位 解析ソフトウエア
キャンペーン価格
370万円
sDIC-3D-SPP ・DIC専用ソフトウエア
・DIC計測に必要な様々な機能を用意
・解析項目 変位、歪み量、ポアソン比
・次元数 3次元

電気化学測定装置(ポテンショスタット・ガルバノスタット)

USBインターフェースを備えたコンパクトでリーズナブルな電気化学測定装置です。GUIソフトウエアで、定められた試験項目のカスタマイズが容易で、学生の実験に最適です。マルチチャンネルに対応した機種、大電流モデルなどがございます。

Squidstat 仕様・価格一覧

横スクロールでご覧いただけます。

製品名称 価格(税抜) 形式名 特徴 主な仕様
Squidstat Plus 99万円 PGS-PLUS-SPP ・1チャンネル
・EIS計測に対応
Pot / Gal / ZRA / FRA計測
・コンプライアンス電圧 : 12V
スキャン範囲 (制御電圧): 1 レンジ ±10 V
最大電流値 : 1チャンネルあたり ±1 A
・最小分解能 :  300μV / 100 nA ~ 1 A
・EIS周波数範囲 : 10μHz 〜 1MHz
Squidstat Prime 97万円 PGS-PRIME-SPP ・4チャンネル
Pot / Gal / ZRA / FRA計測
・コンプライアンス電圧 : チャンネル毎に±10 V
・スキャン範囲(制御電圧) : 1レンジ±10 V
・最大電流値 : 1チャンネルあたり ±100m A
・最小分解能 : 300μV / 0.4nA

Squidstat Ace  73万円 PGS-ACE-SPP ・1チャンネル
・Pot / Gal / ZRA計測
・コンプライアンス電圧 : ±10 V
・スキャン範囲(制御電圧) :
1 レンジ ±10 V
・最大電流値 :
1チャンネルあたり ±1 A
・最小分解能 :
300μV / 3pA
Squidstat Solo  45万円 PGS-SOLO-SPP ・1チャンネル
・Pot / Gal / ZRA計測

・コンプライアンス電圧 : ±10 V
・スキャン範囲(制御電圧) : 1レンジ
±10 V
・最大電流値 :
±100 mA
・最小分解能 :
300μV / 0.4nA

Squidstat Penta 171万円 PGS-PENTA-SPP ・1チャンネル
・Pot / Gal / ZRA / FRA計測
・コンプライアンス電圧 : ±12 V
・スキャン範囲(制御電圧) : 1レンジ
±10 V
・最大電流値 :
±5 A
・最小分解能 :
300μV / 1nA
Squidstat Decka 271万円 PGS-DECKA-SPP ・1チャンネル
・Pot / Gal / ZRA / FRA計測
・コンプライアンス電圧 : ±12 V
・スキャン範囲(制御電圧) : 1レンジ
±10 V
・最大電流値 :
 ±10 A
・最小分解能 :
300μV / 1nA
Squidstat Venta 279万円  PGS-VENTA-SPP ・1チャンネル
・Pot / Gal / ZRA / FRA計測
 ・コンプライアンス電圧 : ±5 V
・スキャン範囲(制御電圧) : 1レンジ
±5 V
・最大電流値 :
 ±20 A
・最小分解能 : 15
0μV / 2nA

粒度分布計 FLDシリーズ

長年のレーザー計測で培ったノウハウを基に徹底的なコストカットを実現したレーザー回折式と動的光錯乱法による粒度分布計です。スプレー専用モデル・湿式乾式ハイブリッドモデル・測定エリア可変式のモデルなど様々なラインナップがございます。

湿式と乾式の両方式に対応、容易な切り替え操作を実現

コンパクトな設計のスプレー用卓上粒度分布計

スプレー用、計測エリアを0.1m〜10mの間に任意に変更可能

湿式のナノオーダ粒度分布計

粒度分布計 仕様・価格一覧

横スクロールでご覧いただけます。

製品名称 価格(税抜) 形式名 特徴 主な仕様
FLD-2308A
FLD-2308B
575万円〜 FLD-2308A-SPP
FLD-2308B-SPP
・湿式、乾式の容易な切り替えに対応
・内臓式のサンプル分散システム
・機器のオペレーションと分析の高速処理を
 実現した統合ソフトウエア
・乾式、湿式
・粒子径
 2308A : 湿式:0.01μm-2000 μm

       乾式:0.1μm-2000 μm
     2308B : 湿式:0.01μm-1200 μm
        乾式:0.1μm-1200 μm

・受光チャンネル 湿式:127、乾式:100
・L920×W440×H500 mm
FLD-311 350万円 FLD-311-SPP ・小型スプレー装置の液滴、
 粒子径計測に特化
・非接触での液滴、粒子径計測が可能
・エアフローからレンズ・素子を保護する
 気流保護機能を搭載
・乾式
・粒子径 0.1μm~100μm
・受光チャンネル 40
・計測エリア 6cm
・L660 × W260 × H450mm
FLD-319A
FLD-319B
FLD-319C
440万円〜 FLD-319A-SPP
FLD-319B-SPP
FLD-319C-SPP
・スプレー粒子検査用途に
 適合する寿命25,000 時間以上の
 ハイパフォーマンスを実現
・テスト範囲はユーザー任意で
 自由に可変、調整が可能
・乾式
・粒子径
 319A 1μm~500μm
 319B 1μm~2000μm
 319C 1μm~1000μm
・計測エリア 0.1 ~ 10m 可変
・発光部:L369×W295×H360mm
 受光部:L858×W295×H360mm
FLD-802 440万円 FLD-802-SPP ・動的光散乱(DLS)原理に基づく
 動的光散乱ナノスケール粒度分布計
・高速データ解析、高解像比、
 高い正確性と繰り返し精度を実現
・湿式
・粒子径 1-10000nm
・散乱角 90°
・L480 × W270 × H170mm
・高分解能(8ns)
FLD-3008A
FLD-3008B
495万円〜 FLD-3008A-SPP ・インテリジェント乾式レーザー回折式粒度分布計
・マニュアル、フルオートマチックオペレーション対応
・高精度、自動光路キャリブレーションシステム
・乾式(空気分散型)
・粒子径
 3008A : 0.1μm-2000μm

 3008B : 0.1μm-1200μm
・受光チャンネル 100
・L1040 × W440 × H540mm
