微型PIV-LIF系统

微型 PIV-LIF系统旨在分析微流体系统的速度分布,混合和扩散。微型 PIV-LIF系统广泛用于开发称为微型TAS或芯片实验室的微/微量化学芯片。

该系统采用了各种新的微型PIV分析技术,包括平均相关和SAT-PTV。
微型 PIV系统的广泛阵容支持微流体技术的研究和开发。

微型PIV

微型PIV

通过共焦扫描微型 PIV在100μm微通道中的速度分布

数据:大岛实验室(东京大学工业科学研究所)

除了传统的双脉冲型微型PIV(2D,Stereo 3D)和时间分辨PIV之外,我们还提供了广泛的微型PIV阵容,例如共聚焦扫描微型PIV。作为专业的微光学系统,该系列还包括高输出脉冲激光或紫外激光的模型。
我们提供许多外围设备选项。例如,聚焦扫描器可以使焦平面与高速摄像机的帧同步,以允许高速扫描。我们还为微型PIV所需的荧光示踪剂颗粒提供了多种选择,用户可以根据颜色,大小和流体特性选择最适合其测量的颗粒。

微型LIF

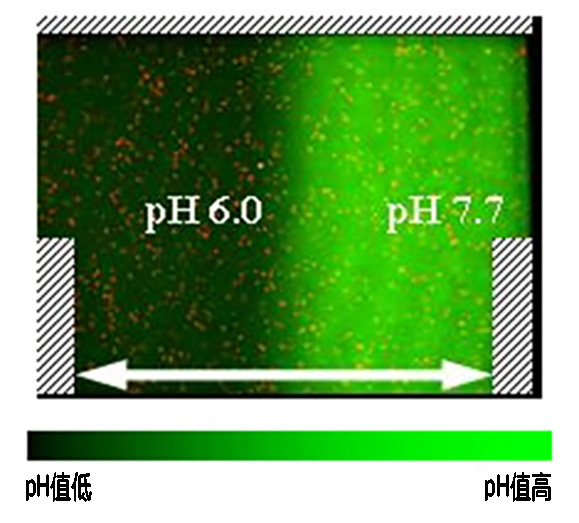

微型LIF

通过共焦扫描微型 PIV在100μm微通道中的速度分布

数据:Hishida Sato实验室(庆应义塾大学)

微PIV可以测量浓度分布,温度分布,扩散,混合,反应,pH和其他特征。
使用高输出脉冲激光的同轴反射照明超出了普通显微镜的功率,可以与专门的微光学系统一起使用。

高速共焦成像

为什么共聚焦成像在微成像中是有效的

在微型PIV中,重要的概念不是景深(DOF),而是测量深度(MD)。要在深度方向上定义分辨率(“”z分辨率“”)。由D. Meinhart教授(加州大学圣巴巴拉分校)和其他研究人员提出的MD定义了粒子图像的光强度足以影响速度测量的范围。通常,MD比DOF大得多。

在普通的Micro PIV中,MD比物镜的假定DOF厚得多,因此,MD的厚度中包含的多个速度分量会导致误差(图)。相比之下,在共聚焦扫描微型PIV中,MD可以足够薄以仅包括一个速度分量,因此微流体中的高精度测量分布是可能的。

通常,荧光颗粒不用于微型 PIV,而是使用溶解有荧光剂的液体。 因此,液体本身变成荧光。如果使用普通显微镜观察液体,即使可以使用高NA透镜,由焦平面前后的荧光引起的非预期杂散光使得沿光轴(Z)的空间分辨率恶化。
(与X和Y方向相比,Z方向分辨率的劣化更加显着。) 共焦成像技术几乎可以切割焦平面前后的所有荧光,因此,Z方向的分辨率与X和Y方向的分辨率一样高。

明场图像

明场图像

共焦图像

共焦图像

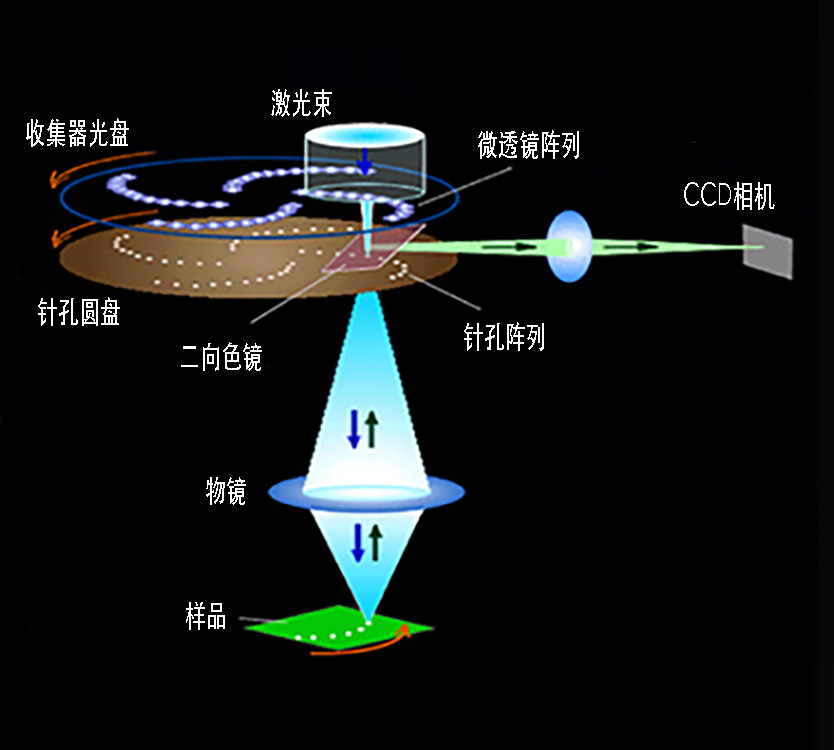

共焦扫描仪的原理

共焦扫描仪的原理

共聚焦扫描仪

共聚焦扫描仪

系统配置的一个示例

2D微型PIV-LIF(双脉冲型)

  • 双快门型PIV相机pco.1600 1600×1200像素30 fps
  • 双脉冲激光器15 mJ /脉冲15 Hz 532 nm
  • 定时控制器TT1680
  • 微光学系统UFS-200 Fiberbundle交付类型
  • 系统控制和数据分析软件:Koncerto 2D
  • 个人计算机

立体声3D 微型 PIV-LIF(双脉冲型)

  • 双快门型PIV相机pco.1600 1600×1200像素30 fps×2
  • 双脉冲激光器15 mJ /脉冲15 Hz 532 nm
  • 定时控制器TT1680
  • 微光学系统UFS-200 Fiberbundle交付类型
  • 校准目标t
  • 系统控制和数据分析软件:Koncerto 3D
  • 个人计算机

共聚焦扫描微型PIV-LIF

  • 超高灵敏度,高速摄像机Mi2000 512×512像素2000 fps
  • 共聚焦扫描仪CSU-X1
  • CW DPSS激光器100 mW 488 nm
  • 对焦扫描仪FS-100(可选)
  • 微光学系统UFS-200 Fiberbundle交付类型
  • 系统控制和数据分析软件:Koncerto 2D
  • 个人计算机
