PIV软件Koncerto概述

PIV是所谓的飞行时间(TOF)测量技术之一。PIV的基本原理是使用激光光板照射流场,该流场接种有小颗粒以显示待测量的流动。 双脉冲YAG激光器和双快门相机同步记录两个粒子图像,时间间隔非常短,通常小于100 us。

Koncerto PIV概述

PIV算法

PIV算法

Koncerto支持各种PIV算法。
Koncerto旨在轻松添加对新算法的支持。

标准FFT相关
多通道相关
多网格关联
中心差异法
双/多相关
图像变形
关联
平均相关
SAT-PTV

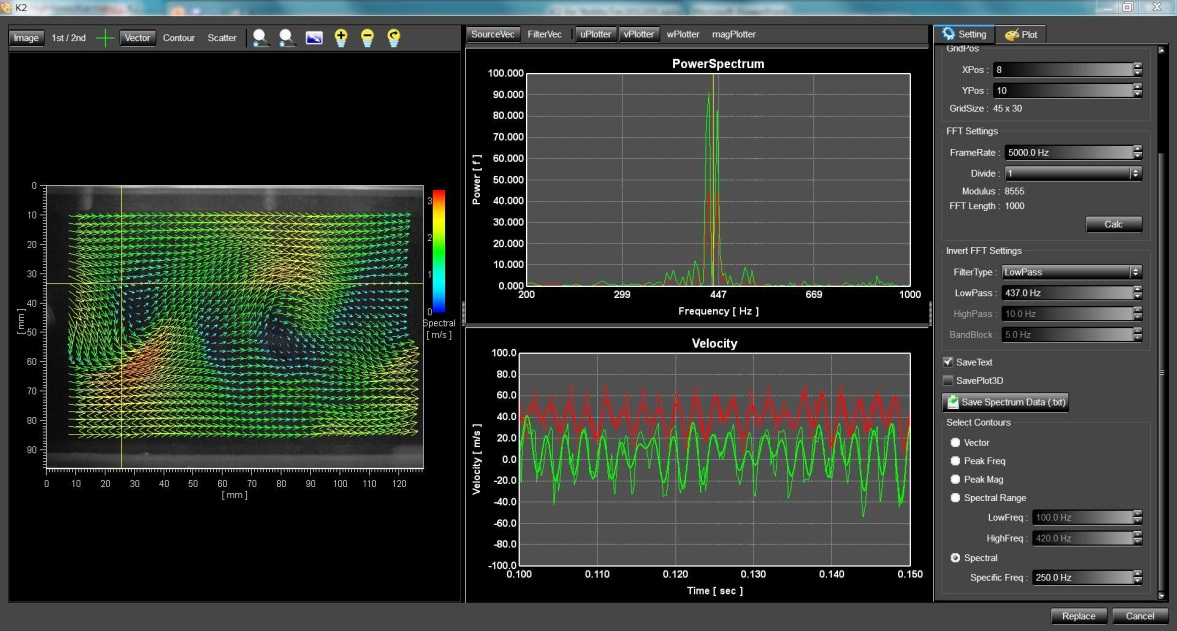

FD4相关性

立体3D PIV

Koncerto支持几种类型的立体校准目标,例如具有横向类型的单高度双面,具有共同下平面无横向类型的双高度双面等。

分布式处理和自动处理

Koncerto支持分布式处理和脚本编程。这些对于处理大量数据尤其有用,例如Time Resolved PIV。凭借先进的高速PIV处理算法,Koncerto可以在短时间内自动处理大量数据。

各种输出数据格式

捕获的图像和分析的数据可以以各种格式保存和输出。例如,将诸如Tecplot之类的数据可视化软件的输出PIV数据和微成像上的切片图像无缝地传输到体绘制软件。

Various output data format

在线多视图窗口使您可以同时监视A和B图像。

各种输出数据格式

在线散布视图对于检查多个PIV参数非常有用,例如图像质量,ΔT,验证过滤器的强度等。

各种输出数据格式

在线PDF视图对于评估峰值锁定强度等非常有用。它是选择PIV分析算法的标准之一。

各种输出数据格式

时序视图用于设置硬件时序,如增量T和各种延迟。
