电机相关设备 - Heishin Dispenser

Heishin Dispenser

大纲


  • 本点胶机的基本结构是容积式偏心单螺杆泵,
    这是一种高精度定量出胶装置,具有改进的出胶精度和可控性。
  • 适用在密封材料,粘合剂,清漆,油脂等的涂层和填充工艺。

产品特点

产品特点
  • 通过高精度出胶量控制减少材料损失。
  • 点胶完毕后,可瞬间回吸断胶,也有助于缩短生产节拍。
  • 曲线和直线皆可均一性出胶,提高质量稳定性。
  • 通过控制电机转速,可任意调节吐出量,即便多种式样也能均一出胶。
  • 主剂与固化剂的双组份应用也能对应。

公司名称

应用 - 动力总成


  • 因起点及终点没有余胶的推积,工作粘合后不会发生溢胶,也不需要擦拭及再加工等作业。
  • 此外,还减少由于出胶过量所造的材料损失,有效降低成本。



应用案例 链盖,头盖,油底壳 传动轴和传动装置
浆料 有机硅树脂,环氧树脂,UV固化树脂 硅油,碳保护和润滑油

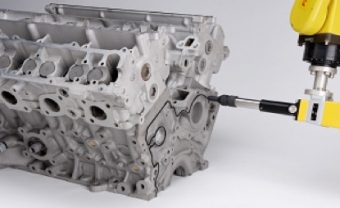

在发动机的一侧

发动机侧面

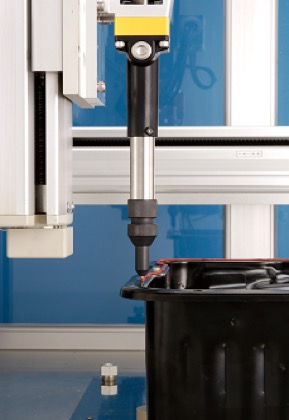

在油锅里

油底壳上

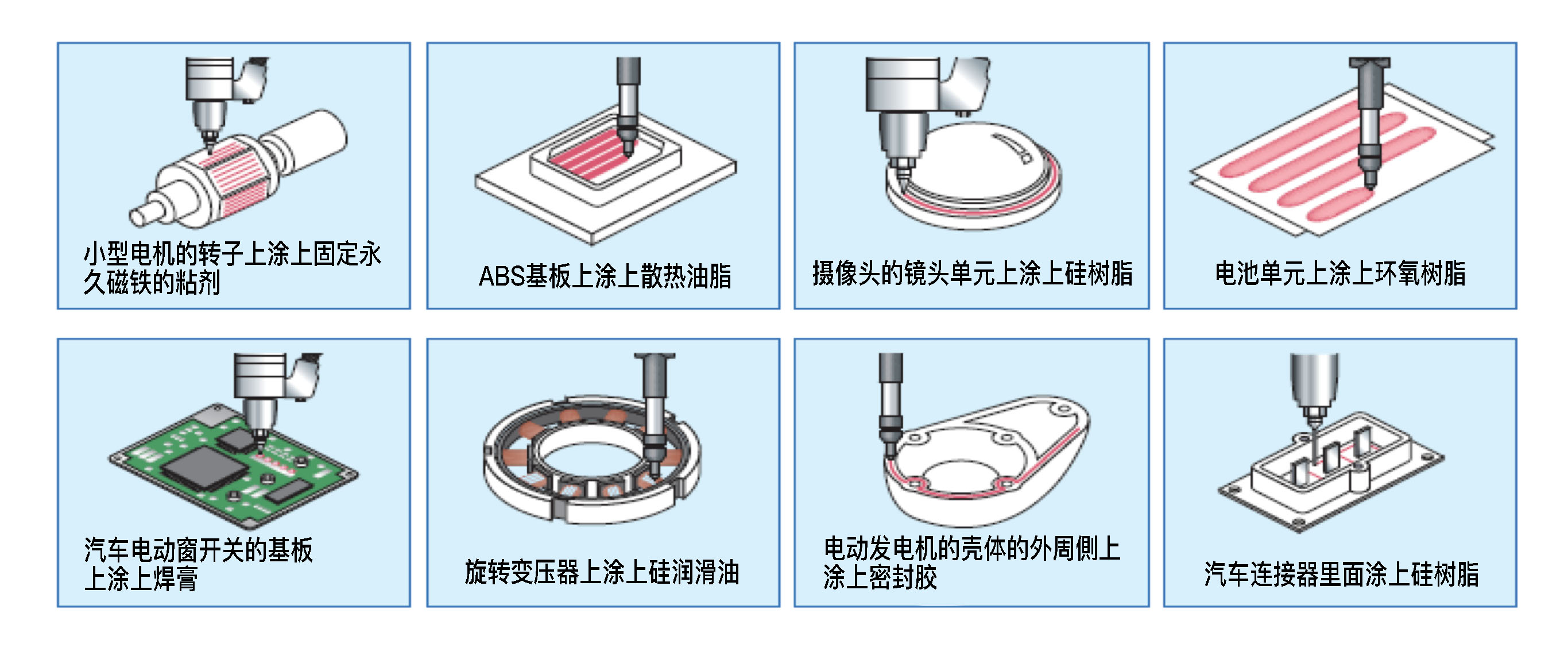

应用 - 电子元器件


  • 可以对EV驱动电机和汽车电子元件进行高精度微量点胶。



应用案例 电机,ECU,传感器,连接器, 仪表板和电池
浆料 清漆,散热浆料,环氧树脂,金属膏 有机硅树脂,润滑剂

ND系列规格摘要



横スクロールでご覧いただけます。

模型 3ND04G15 3ND06G15 3ND08G15 3ND10G15
吐出量(mL / sec) 0.03 - 0.5 0.1 - 2.0 0.2 - 4.0  0.4 - 9.0
交流伺服电机(W) 50 50 100  100
吐出量精度(mL) ±0.01 ±0.02 ±0.04  ±0.08
尺寸
H(mm)×W(mm)×L(mm)
361 x 53 x 62 391 x 53 x 62 471 x 62 x 76  502 x 62 x 76
重量(kg) 2.0 2.0 3.1 3.4
套管内部容积(mL) 22 22 67 73

*上述数值会因规格而异,详情请咨询客服。
* 吐出精度是以清水在0.5~5转时的吐出量作为参考的数值。
