电机相关设备

电动机线圈成形装置

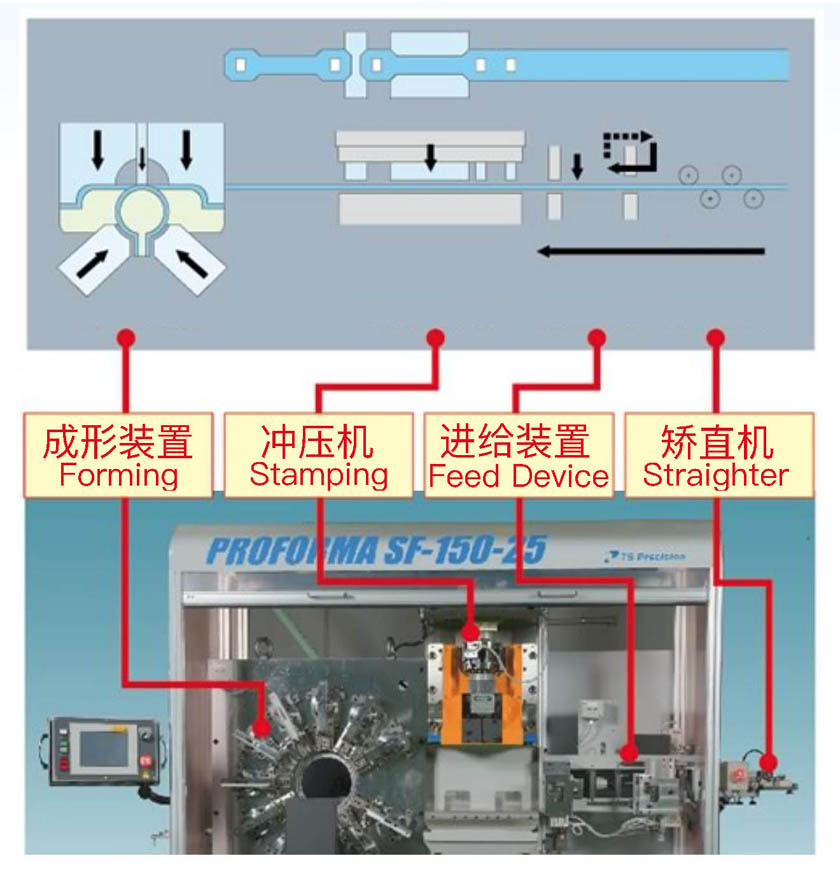

电动机线圈成形装置是一种塑料加工机器,由送料器送料器,压碎材料的冲压机,冲孔机和复杂弯曲的成型机组成。

・成形=通过周向布置的待定滑动和后滑动来执行理想的弯曲。
・冲压机=冲压和精细弯曲成坯,作为成形过程的预处理。
・进给装置=通过夹持器方法进行0.01mm的高精度进给。
・矫直机=校正材料的缠绕习性(对应板材,线材)

概 观

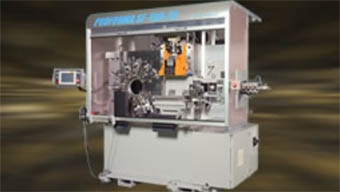

电动机线圈成形装置
  • 这是用于驱动电动机的线圈的成形(成形装置)。
  • 这一台可以进行各种成型。

产品功能

  • 由于从圆周方向弯曲加工,所以弯曲精度稳定。
  • 是具有高性价比的NC规格机器。
  • 与冲压加工相比,材料产量得到改善。
  • 您可以使用这一台处理板材和线材。

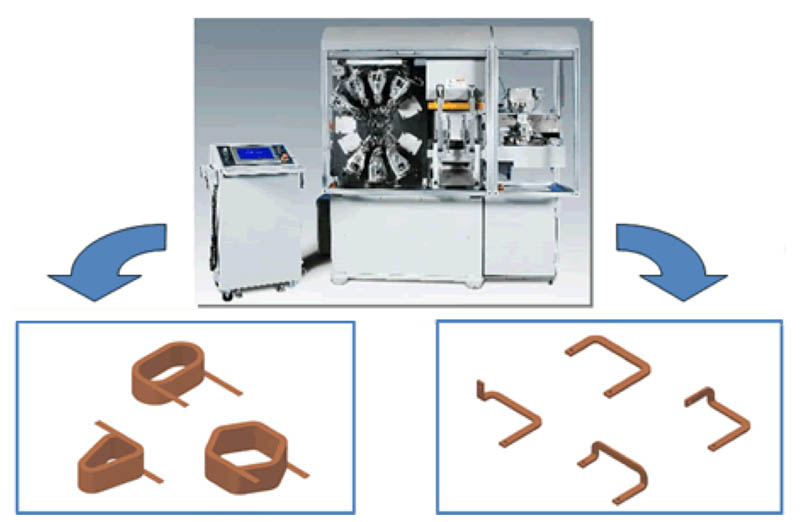

加工样品





应用配置



  • SF系列 功能和成本追求的数控成型机
  • IF系列 方便优先的高智力数控成型机
  • RF系列

公司名称

  • TS Precision株式会社

标准型号规格表

SF系列


横スクロールでご覧いただけます。

项目 SF-150-25A/B/C SF-250-35A/B/C
材料 最大带材尺寸

(mm)
40W×1.6t 70W×1.6t
最大软钢线材尺寸
(mm)
φ6 φ8
送料装置 最大送料长度
(mm)
150 250
送料力
(kN)
0.3 0.3
送料速度
(150mm行程時)
(m/s)
0.85 0.85
上下调整范
(mm)
±35 ±35
送料精度
(mm)
0.01 0.01
冲压装置 驱动方式 1点曲轴
(上部驱动)
1点曲轴
(上部驱动)
加压能力
(kN)
250 350
能力发生位置 下死点前 0.7 下死点前 0.94
冲头行程
(标准)
(mm)
15 18
闭合高度
(mm)
230 335.5
冲头调节范围
(mm)
20 31
垫板上下调节范围
(mm)
固定 固定
垫板尺寸
(mm)
420×267 590×320
过载检测 弹簧式 弹簧式
成型装置 滑块安装数量
(标准/最大)
7/11 7/11
滑块安装 PCD
(mm)
600 1000
后凸轮安装数
(标准/最大)
1/2 1/2
机器下部 - 成型中心距离 1200 1200
圆盘外经尺寸 236 (可设计为与
RF相同尺寸)
460 (可设计为与
RF相同尺寸)
折弯滑座 加压力(kN) A.标准规格:12
(任意位置)
A.标准规格:14
(任意位置)
B.选购规格:30
(下死点附近)
B.选购规格:40
(下死点附近)
C.选购规格:30
(任意位置)
C.选购位置:40
(任意位置)
行程
(mm)
A.40
B.40
C.13
A.70
B.70
C.25
能力发生位置 A.行程
B.前进端附近
C.行程
A.行程
B.前進端附近
C.行程
后凸轮装置 加圧力(kN) A.标准规格:12
(任意位置)
A.标准规格:14
(任意位置)
B.选购规格:30
(下死点附近)
B.选购规格:40
(下死附近)
C.选购规格:30
(任意位置)
C.选购规格:40
(任意位置)
行程
(mm)
A.40
B.40
C.13
A.70
B.70
C.25
能力发生位置 A.行程
B.前进端附近
C.行程
A.行程
B.前進端附近
C.行程
本体 生产速度
(min-1)
〜260 根据工件及摸具规格 〜170 根据工件及摸具规格
电机(kW) 〜11 〜15
伺服 伺服
电源
(V)
200 200
电源容量
(kVA)
14 19
空压源
(MPa)
0.4〜0.6 0.4〜0.6
机器尺寸
(mm)
2070L × 1390W × 2210H 3250L × 1520W × 2560H
标配重量(全套)
(kg)
3200 6300

IF系列


横スクロールでご覧いただけます。

项目 IF-20 IF-60 IF-80
材料 最大带材尺寸
(mm)
50W×1.6t 60W×1.6t  80W×1.6t
最大线材尺寸
(mm)
φ3 φ6  φ8
送料单元 最大送料长度
(mm)
150 150  250
送料力度
(kN)
0.5 0.5 0.7
送料速度
(m/s)
0.65 0.65  0.55
上下调整范围
(mm)
±35 ±35  ±35
送料精度
(mm)
0.01 0.01 0.01
冲压单元 冲压压力
(kN)
80 250 350
冲头行程
(mm)
30 35 49
冲模高度
(mm)
155 230 335.5
冲头调节范围
(mm)
20 20  31
垫板上下调节范围
(mm)
55 固定  固定
垫板面积
(mm)
240×115 420×267  590×320
滑块速度
(m/s)
0.09 0.1 0.09
折弯滑块 弯曲压力
(kN)
10(20) 30 40(80)
弯曲行程(标准)
(mm)
35(35) 40 70(60)
安装数量(标准/最大) 7/9 7/11 7/11
滑块速度(标准)
(m/s)
0.43(0.30) 0.33  0.3(0.21)
后凸轮单元 弯曲压力
(kN)
20 30  40
弯曲行程(标准)
(mm)
50 60  80
安装数量(标准/最大) 1/2 1/2  1/2
滑块速度(标准)
(m/s)
0.43 0.33 0.3
本体 电源
(V)
200 200 200
电源容量
(kVA)
約13 約28 約36
压缩空气
(MPa)
0.5 0.5 0.5
机械尺寸
(mm)
1970L × 1170W × 1980H 2100L × 1150W × 2000H 2910L × 1520W × 2260H
重量
(kg)
2200 3600 7000
涂装颜色 颜色表 N7 颜色表 N7  颜色表 N7

RF系列


横スクロールでご覧いただけます。

 项目   RF-20 RF-60  RF-80  RF-150
 材料  最大带材尺寸
(mm)
50W×1.5t  60W×1.6t   80W×1.6t  100W×2.5t
最大线材尺寸
(mm)
 φ3  φ6  φ8  φ10
 送料单元  最大送料长度
(mm)
150   220  360 500
送料力度
(kN)
 0.5  0.5 0.7  0.7
上下调节范围
(mm)
±35  ±35  ±35  ±70
送料精度
(mm)
0.01   0.01 0.01  0.01
冲压单元  冲压压力
(kN)
80   250  350 600
冲头行程
(mm)
 10  15  18  30
 冲模高度
(mm)
155   230  335.5 355
 冲头调节范围
(mm)
 20 20   31 31
 垫板上下调节范围
(mm)
55  固定   固定 固定
 垫板面积
(mm)
 240×115 420×267   590×320 800×450
 折弯滑块  弯曲压力
(kN)
 11(20)  30 40(80)   50(100)
最大弯曲行程
(mm)
 45 50  70(60)   110(90)
 最大安装数量 11  11  11
后凸轮单元  弯曲压力
(kN)
 20  30 40  50
 弯曲行程(标准)
(mm)
 50  60 80   125
 安装数量  3
本体 电源
(V)
200 200 200 200
电源容量
(kVA)
約7 約14 約14 約22
电动机
(KW)
3.7/4P 7.5/4P 7.5/4P 11/4P
压缩空气
(MPa)
0.5 0.5 0.5 0.5
机械尺寸
(mm)
1510L × 910W × 1780H 2000L × 875W × 1950H 2655L × 1100W × 2155H 3345L × 1520W × 2350H
重量
(kg)
1400 2700 5000 11000
涂装颜色 颜色表 N7 颜色表 N7 颜色表 N7 颜色表 N7
速度(min-1) 35〜350 45〜260 35〜170 15〜100
